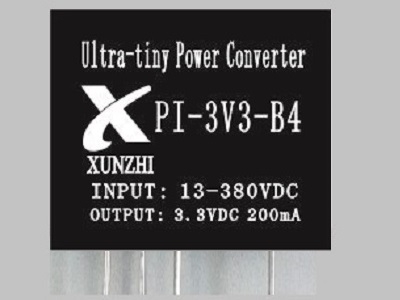

單火線電源模塊系列PI-3V3-B4 寬電壓 微功耗電源模塊規格書
【最新升級版】功耗更低、性能更好的單火線開關模塊（內置繼電器驅動）
概述：
單火線電源模塊PI-3V3-B4為本公司研發的第四代超低功耗、超寬范圍輸入的DC—DC電源模塊，具有轉換效率高、體積小、高低溫度特性好、帶負載能力強, 短路保護等功能。該電源模塊以較低的生產成本為您提供十分優異的性能,普遍適用于非隔離型家電產品和智能家居產品等。
產品特性：
• 超低功耗：典型待機功耗小于5mW(帶載100uA時),滿足對功耗極其嚴格產品的需要；
• 大輸出電流：輸出Max電流200mA,可滿足低功耗大電流產品應用要求；
• 寬輸入電壓： 輸入工作電壓范圍13~380VDC，適應各種電網環境的應用；
• 低輸出紋波：內部集成LDO電路，使得輸出紋波更小；
• 高效率：電源Max效率>65%,能效利用率遠高于工頻變壓器與阻容降壓；
• 保護功能： 過流與輸出短路保護；
• 超小體積: 可放入對體積要求比較嚴格的產品。
產品應用：
• 可用于對電源功耗要求極其苛刻的單火線智能家居產品(如單火線取電智能開關等)；
• 可用于非隔離供電產品的應用(如小家電之非隔離低壓電源等)；
• 可替代低效率的阻容降壓供電電路(如白色家電，智能電表，自動化儀表電源等)；
• 低功耗要求電器的待機電源(如綠色環保節能型電器之超低功耗待機電源等)。
型號說明：
PI_3V3_B4
PI ： 產品類型
PI = 內部集成LDO
PE = 內部不集成LDO
3V3： 輸出電壓，可選 3V;3.3V;5V; 6V; 9V; 12V (可根據客戶要求定制)
P： 產品級別（依輸出電流大小等參數分類）: P-普通版,B-標準版,Z-增強版;
4： 設計版本: 4-版本4.0

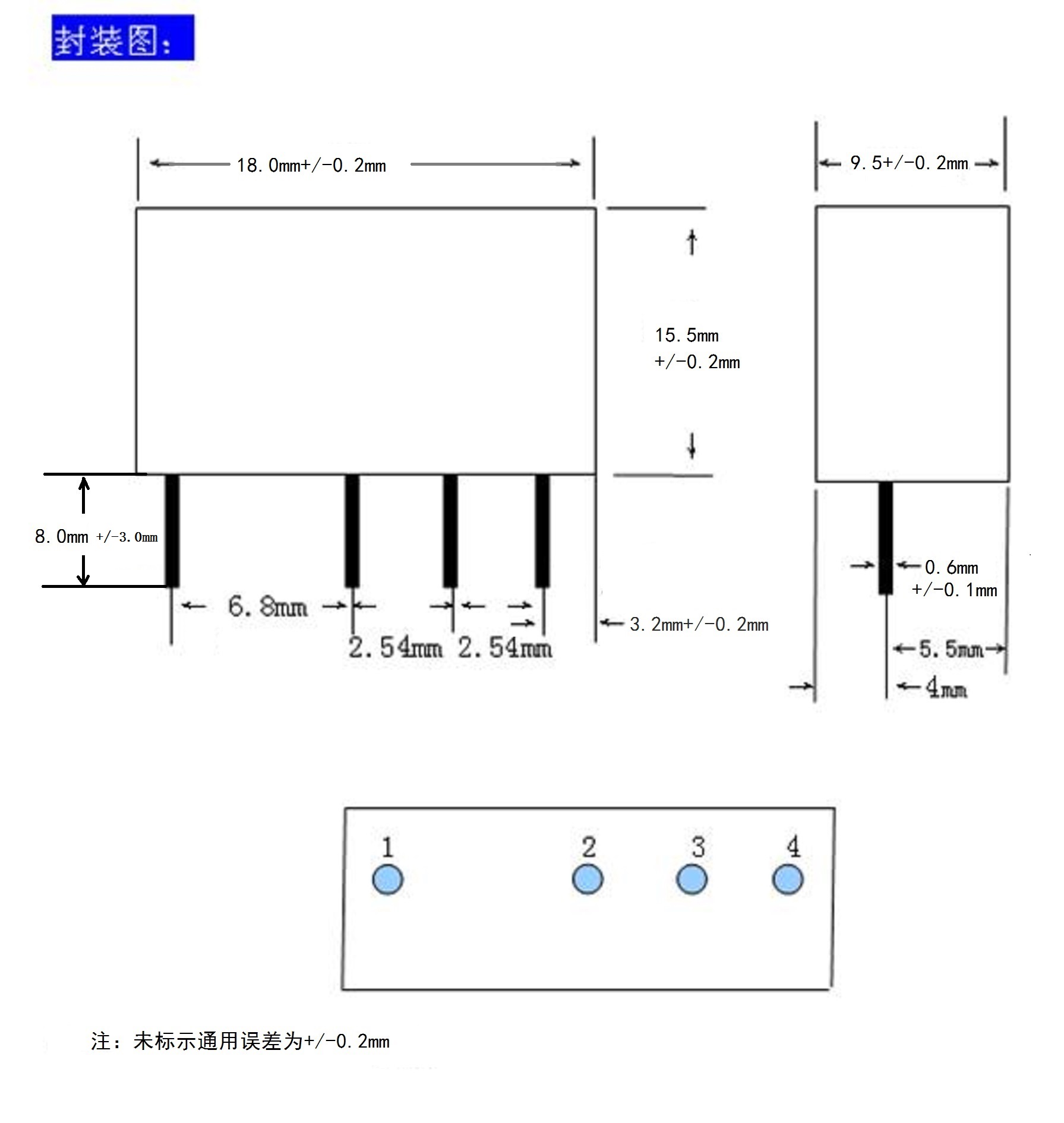

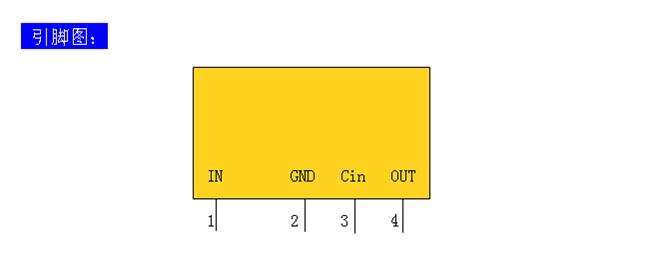

引腳說明：
|
引腳編號 |
功能描述 |
備注 |
|
1 |
直流電壓輸入 |
|
|
2 |
地(GND) |
|
|
3 |
內部LDO輸入濾波電容 |
禁止該腳對地短路,否則可能導致模塊損壞 |
|
4 |
電壓輸出 |
|
規格參數：
極限參數：
|
項目 |
極限值 |
|
輸入電壓 |
400VDC |
|
輸出電流 |
220mA |
|
Cin電壓 |
13VDC |
|
工作溫度 |
-40 ~ +85°C |
說明：實際應用中超過上述極限值可能會導致電源模塊的損壞，在產品設計中請注意。
電氣參數：
|
特性參數 |
測試條件 |
Min |
典型 |
Max |
單位 |
|
工作電壓 |
Iout=30mA |
8 |
- |
380 |
V |
|
Iout=100mA |
12 |
||||
|
Iout=160mA |
20 |
||||
|
輸出電壓 |
VIN=340V,Iout=100mA |
3.23 |
3.3 |
3.37 |
V |
|
Cin輸出電壓 |
VIN=340V,Iout=100mA |
- |
|
4.4 |
V |
|
輸出電流 |
VIN=340V |
180 |
- |
200 |
mA |
|
平均待機功耗 |
VIN=260V,Iout=100uA |
- |
13 |
15 |
uA |
|
紋波噪音 |
Iout=100mA |
- |
- |
30 |
mVPP |
|
電源效率 |
VIN=340V,Iout=180mA |
- |
- |
60 |
% |
|
VIN=13V,Iout=100mA |
65 |
||||
|
負載調整率 |
VIN=340V, Iout=1mA~100mA |
- |
45 |
90 |
mV |
|
電壓調整率 |
VIN=13V~340VDC, Iout=100mA |
- |
25 |
50 |
mV |
|
模塊關斷條件 (注1) |
外部輸入到Cin腳電壓高于其輸出電壓。 |
||||
|
短路保護 |
自恢復 |
||||
|
工作溫度 |
-25~85°C |
||||
說明：上述參數值為常溫環境測試下的典型值，實際應用中因工作環境不同可能有所差異。
注1：當模塊關斷后將進入超低功耗模式，其輸入電流將小于8uA.
典型應用電路
1.基本應用

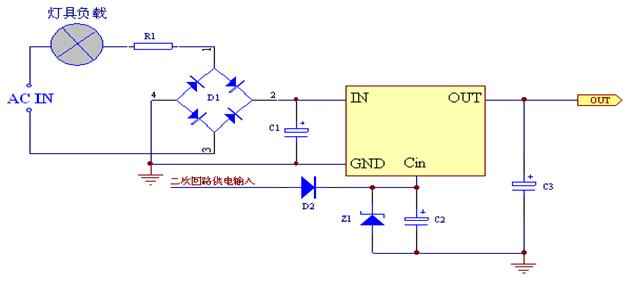

2.單火線電路基本應用
元件選擇：
R1限流電阻,具體需根據輸入電壓范圍與輸出電流而定.
C1濾波電容,建議使用0.47uF~100uF電解電容,具體需根據輸入電壓范圍與輸出電流而定.
C2選用47uF/25V電解電容。
C3輸出濾波電容，建議使用47uF~220uF.
Z1 對于12V以下輸出模塊Max不超過12V；對于12V輸出模塊Max不超過15V.
注：如果對靜態電流要求相對比較嚴的情況下，建議C1~C3盡量選用漏電流比較小的電容.

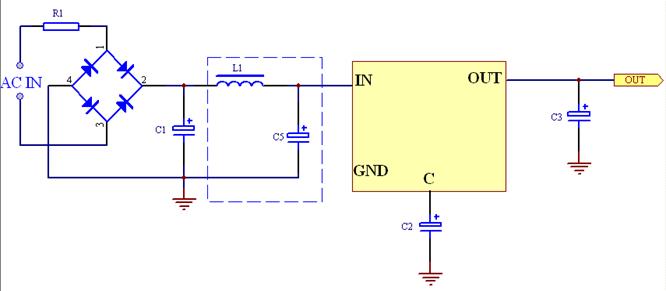

EMC解決推薦電路
如果需要應用于電磁兼容惡劣的環境下，建議使用以上電路。為了解決EMI而增加了L1,C5，其中L1建議使用470uH左右電感量。
注：
1. 在應用電路中如果對浪涌電壓有一定要求那么建議在輸入端加入MOV等防雷器件用于保護。
2. 為了防止模塊在異常后保護后級電路，建議在輸出端并聯一個TVS管或穩壓二極管。
3. 模塊3腳(Cin)在使用過程中請盡量避免對地短路，否則可能導致模塊損壞。
待機測試電路：
|
輸入電流(uA) |
輸出規格 |
|
|
輸出電壓(V) |
輸出電流(mA) |
|
|
10 |
3.31 |
0.0 |
|
13 |
3.31 |
0.1 |
|
14 |
3.31 |
0.2 |
|
15 |
3.31 |
0.3 |
|
20 |
3.31 |
0.4 |
|
23 |
3.31 |
0.5 |
|
28 |
3.31 |
0.6 |
|
32 |
3.31 |
0.7 |
|
35 |
3.31 |
0.8 |
|
38 |
3.31 |
0.9 |
|
39 |
3.31 |
1.0 |
|
53 |
3.31 |
1.5 |
|
64 |
3.31 |
2.0 |
說明：以上數據在直流260V輸入，輸出3.3V下測得,因測試儀器或測試環境不同，可能測試數
據會有所差異。
注：因模塊輸出為空載時輸入電流可能變化較大，所以使用在單火開關電路時建議輸出帶100uA左右負載下測試。
產品特性曲線圖

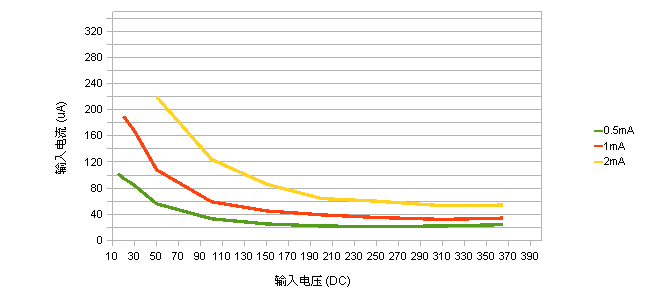

1. 輸入電壓VS輸入電流

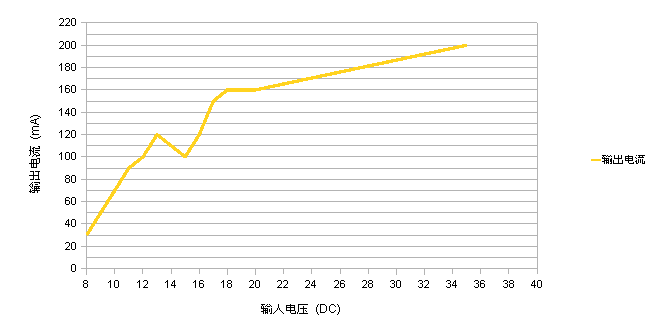

2.輸入電壓VS輸出電流(輸入電壓在低電壓段時的輸出曲線（正常啟動后測試）)
提示：
因該模塊為單火線電源模塊，其中將涉及到高電壓，為了你的人身與設備安全，在上電測試過程中強烈要求使用交流隔離電源來供電。
