XD303A單火線開關模塊|適用于WiFi/NB-IOT單火開關

XD303A單火線開關模塊|適用于WiFi/NB-IOT單火開關
  • 主要參數L32*W6.5*H15mm
  • 功能特點適用于:WiFi單火開關、NB-IOT室溫采集器開關(無需“消閃器”)
  • 規格書下載XD303A

詳細描述

產品概述:



XD303AWiFi/NB-IOT單火線開關模塊,外圍電路簡單、零件極少,可輕松開發無需“消閃器”的WiFi單火開關、NB-IOT室溫采集器開關等,建議搭配XD508專用控制芯片使用。

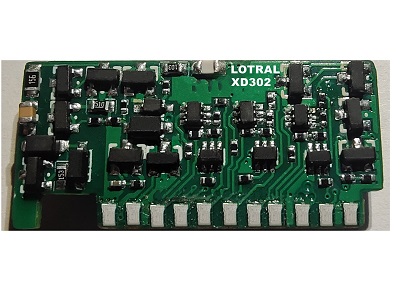

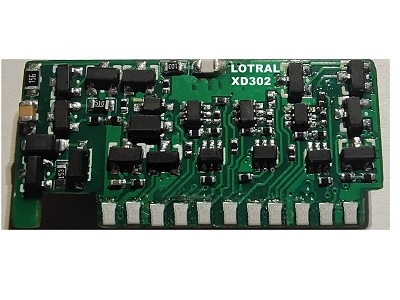

 XD302



產品特性:



 * 支持包括燈帶,智能燈具等各類燈具不閃爍,無需安裝“消閃器(控制板配合低功耗優化)



*  超寬電壓:110V/220V市電通用;



* 較電流:可驅動WiFi、NB-IOT等無線模塊;



外圍簡單:大大降低了單火開關的BOM成本、生產成本;



* 直接驅動磁保持繼電器(3V單/雙線圈)。





產品應用單火線開關)

1) WiFi單火線開關;

2) NB-IOT開關型室溫采集器;

3) 其他單火線開關



外觀尺寸圖


引腳說明

引腳編號

名稱

功能描述

1

IN

直流電壓輸入

2

CIN

電源輸出

3

BAT+

外接儲能器件

4

3.3V

3.3V輸出

5

CE

3.3V輸出控制

6

K3_CtrL+

K3_CtrL+為高時,K3+為低; K3-為高;K3_CtrL+ 為低時,K3+與 K3-懸空。

7

K3_CtrL-

K3_CtrL-為高時,K3+為; K3-為;K3_CtrL- 為低時,K3+與 K3-懸空。

8

K2_CtrL+

K2_CtrL+為高時,K2+為低; K2-為高;K2_CtrL+ 為低時,K2+與 K2-懸空。

9

K2_CtrL-

K2_CtrL-為高時,K2+為; K2-為;K2_CtrL- 為低時,K2+與 K2-懸空。

10

K1_CtrL+

K1_CtrL+為高時,K1+為低; K1-為高;K1_CtrL+ 為低時,K1+與 K1-懸空。

11

K1_CtrL-

K1_CtrL-為高時,K1+為; K1-為;K1_CtrL- 為低時,K1+與 K1-懸空。

12

VCC

電源2輸出

13

GND

接地

14

MOS_G

外置MOS輸入

15

MOS_D

外置MOS管D極

16

K1-

接第1路繼電器線圈端

17

K1+

接第1路繼電器線圈端

18

K2-

接第2路繼電器線圈端

19

K2+

接第2路繼電器線圈端

20

K3-

接第3路繼電器線圈端

21

K3+

接第3路繼電器線圈端

22

DATA

接XD508的DATA

23

GND

接地



規格參數:



 極限參數:

項目

極限值

IN輸入電壓

400VDC

3.3V最大輸出電流

200mA

最大驅動繼電器電流

180mA

存儲溫度

-40 ~ +80°C



說明:實際應用中超過上述極限值可能會導致電源模塊的永久性損壞,在應用設計中請注意。





電氣參數:

特性參數

測試條件

最小

典型

最大

單位

IN

輸入電壓(DC)



10

-

380

V

3.3V

輸出電壓DC)



-

3.15

3.3

3.45

V

VCC

輸出電壓

開燈下

7

8.5

10

V

平均待機功耗

VIN=310VDC,

Iout=200uA

-

2

-

mW

電源效率

VIN=20V,Iout=200mA

-

-

80

%

VIN=310V,Iout=200mA

-

-

65

工作溫度

-20~70°C



:

上述參數值為常溫的典型值,實際應用中因工作環境,測試方式不同可能有所差異。







測試電路


測試條件:輸入220VAC,(VDC=310),常溫28℃。



輸入電流

輸出電壓

輸出電流

7uA

3.3VDC



200 uA

9

300 uA

11.5
