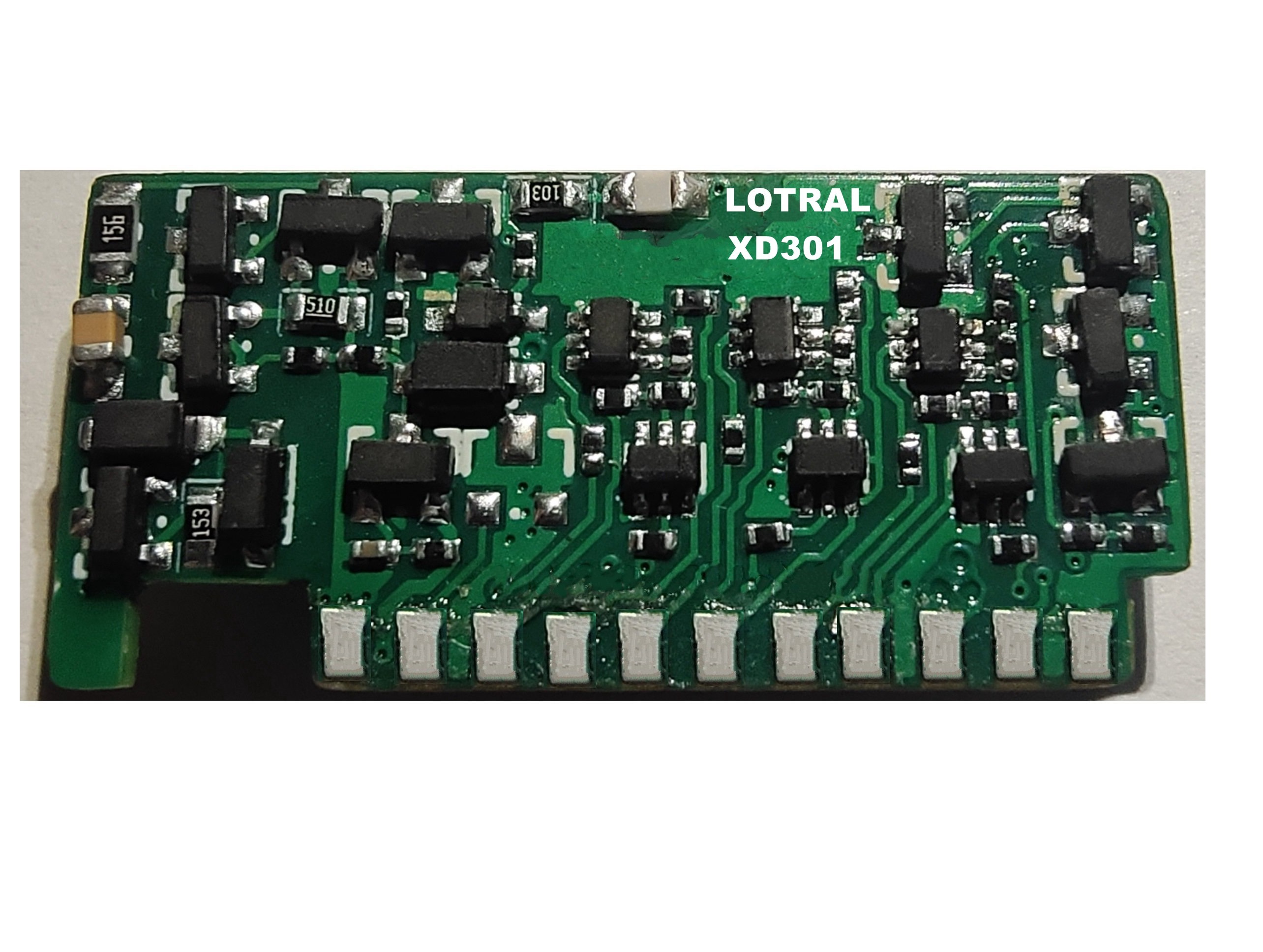

XD301單火線開關模塊|適用于ZigBee/BLE Mesh單火開關

XD301單火線開關模塊|適用于ZigBee/BLE Mesh單火開關
  • 主要參數L32*W6.5*H15mm
  • 功能特點適用于:ZigBee單火開關、BLE Mesh單火開關(無需“消閃器”)
  • 規格書下載XD301

詳細描述

產品概述:



XD301為ZigBee/BLE Mesh單火線開關模塊,外圍電路簡單、零件極少,可輕松開發無需“消閃器”的ZigBee/BLE Mesh等單火開關。



【new] XD301F單火線開關模塊主要應用于有大電流需求的場合(配合適合的消閃器),可驅動搭載安卓,Linux等系統的86全面屏觸屏語音智能開關面板。

【new] XD101 XD102零火轉單火套件 零火智能開關單火線供電套裝組件(外接式)

 XD301

??μ?o??¨????



產品特性:



 * 低功耗各類燈具不閃爍(控制板配合低功耗優化)



* 超寬電壓:110V/220V市電通用



* 較電流:可驅動Zigbee、BLE Mesh、LoRa等無線模塊



* 外圍簡單:大大降低了單火開關的BOM成本、生產成本;



* 直接驅動磁保持繼電器(3V單/雙線圈)。





產品應用單火線開關)

1)ZigBee單火線開關

2)BLE藍牙Mesh單火線開關

3)LoRa單火線開關

4)433/868單火線開關



外觀尺寸圖


引腳說明

引腳編號

名稱

功能描述

1

IN

直流電壓輸入

2

CIN

電源輸出

3

NC

懸空

4

3.3V

3.3V輸出

5

NC

懸空

6

K3_CtrL+

K3_CtrL+為高時,K3+為低; K3-為高;K3_CtrL+ 為低時,K3+與 K3-懸空。

7

K3_CtrL-

K3_CtrL-為高時,K3+為; K3-為;K3_CtrL- 為低時,K3+與 K3-懸空。

8

K2_CtrL+

K2_CtrL+為高時,K2+為低; K2-為高;K2_CtrL+ 為低時,K2+與 K2-懸空。

9

K2_CtrL-

K2_CtrL-為高時,K2+為; K2-為;K2_CtrL- 為低時,K2+與 K2-懸空。

10

K1_CtrL+

K1_CtrL+為高時,K1+為低; K1-為高;K1_CtrL+ 為低時,K1+與 K1-懸空。

11

K1_CtrL-

K1_CtrL-為高時,K1+為; K1-為;K1_CtrL- 為低時,K1+與 K1-懸空。

12

VCC

電源2輸出

13

GND

接地

14

MOS_G

外置MOS輸入

15

MOS_D

外置MOS管D極

16

K1-

接第1路繼電器線圈端

17

K1+

接第1路繼電器線圈端

18

K2-

接第2路繼電器線圈端

19

K2+

接第2路繼電器線圈端

20

K3-

接第3路繼電器線圈端

21

K3+

接第3路繼電器線圈端

22

NC

懸空

23

GND

接地



規格參數:



 極限參數:

項目

極限值

IN輸入電壓

400VDC

3.3V最大輸出電流

200mA

最大驅動繼電器電流

180mA

存儲溫度

-40 ~ +80°C



說明:實際應用中超過上述極限值可能會導致電源模塊的永久性損壞,在應用設計中請注意。





電氣參數:

特性參數

測試條件

最小

典型

最大

單位

IN

輸入電壓(DC)



10

-

380

V

3.3V

輸出電壓DC)



-

3.15

3.3

3.45

V

VCC

輸出電壓

開燈下

7

8.5

10

V

平均待機功耗

VIN=310VDC,

Iout=200uA

-

2

-

mW

電源效率

VIN=20V,Iout=200mA

-

-

80

%

VIN=310V,Iout=200mA

-

-

65

工作溫度

-20~70°C



:

上述參數值為常溫的典型值,實際應用中因工作環境,測試方式不同可能有所差異。





測試電路


測試條件:輸入220VAC,(VDC=310),常溫28℃

輸入電流

輸出電壓

輸出電流

7uA

3.3VDC



200 uA

9

300 uA

11.5

400 uA

14

500 uA

16

600 uA

18

700 uA

20

800 uA

22

900 uA

24

1mA

43

2mA

64

3mA



說明:以上數據在輸入220VAC(VDC=310)常溫28℃下測得。因測試儀器,測試方法與測試環境不同,可能測試數據會有所偏差。

注:模塊3.3V輸出最小負載建議在150uA以上,否則可能會導致輸入電流變大。



單火線基本應用電路




提示:

1, 因該單火線開關模塊為非隔離供電模塊,其中將涉及到高電壓,為了你的人身與設備安全,強烈要求在上電測試過程中使用交流隔離電源來進行供電!

2,上述應用電路僅供參考,詳細方案應用資料(應用電路原理圖及開發資料等)請聯系東莞市迅迪電子有限公司獲取



重要申明

   迅迪電子保留在任何時間、在沒有任何通報的前提下,對所提供的產品和服務進行更正、修改、增強的權利。迅迪電子不對本公司產品以外的任何電路使用負責,也不提供其專利權許可。

迅迪電子對客戶應用幫助或產品設計不承擔任何責任。客戶應對其使用迅迪電子的產品自行負責。為盡量減小客戶產品和應用相關的風險,客戶應提供充分的設計與操作安全措施。

迅迪電子保證其所銷售的產品性能符合本公司標準保修的適用規范,僅在迅迪電子保證的范圍內,且迅迪電子認為有必要時才會使用測試或者其他質量控制技術。除非政府做出了硬性規定,否則沒有必要對每種產品的所有參數進行測試。對于迅迪電子的產品手冊或數據表,僅在沒有對內容進行任何篡改且帶有相關授權、條件、限制和聲明的情況下才允許進行復制。在復制信息的過程中對內容的篡改屬于非法的、欺詐性商業行為。迅迪電子對此類篡改過的文件不承擔任何責任。



   有關最新的產品信息,請訪問公司官網或者直接我們聯系。



樣品購買店鋪 https://smart-switch.taobao.com/ (廠家直銷)

【單火線模塊選型】

1)XD301單火線開關模塊|適用于ZigBee/BLE Mesh單火開關

2)XD301F單火線開關模塊|適用于智能中控屏|全面屏|觸屏語音智能開關等

3)XD30A單火線開關模塊|適用于WiFi/NB-IOT單火開關

4)XD303單火線開關模塊|適用于開關型NB-IOT室溫采集器

5)XD501單火線串聯取電模塊|適用于開關型NB-IOT室溫采集器(開燈取電)

6) XD101 XD102零火轉單火套件 零火智能開關單火線供電套裝組件(外接式)【new]
