XD308H 高壓降壓芯片 非隔離降壓芯片 -超寬電壓輸入 降壓型DC/DC電源芯片 18-600VDC 輸出500mA 降壓型AC/DC電源芯片
1.1 非隔離降壓芯片概述:
XD308H是一款18-600VDC 超寬電壓輸入的高壓降壓型DC/DC電源芯片(高壓降壓IC),可適應12-380VAC超寬電壓輸入(外部加整流濾波),Max輸出持續電流可以達到500mA(峰值800mA),無音頻噪聲、發熱低,內部集成全面完善的保護功能(短路保護,過載保護,輸出過壓保護、輸出欠壓保護,過熱保護等)。 該超寬電壓輸入高壓降壓芯片(高壓降壓IC)以較低的BOM成本(外圍元件數目極少)方便的實現寬電壓高壓降壓小功率電源解決方案, 廣泛應用于非隔離型家電產品和工業產品等。
1.2 高壓降壓芯片/超寬電壓輸入降壓芯片產品特性:
1)高耐壓可工作于380VAC電網中(需加整流濾波器)
2)極低待機功耗:典型待機功耗小于40mW;
3)高轉換效率85%;
4)輸出Max持續電流500mA(峰值800mA),輸出單一電壓:3.3V,5V,或12V,或24V等;
5)18-600VDC 超寬輸入電壓,可適應12-380VAC超寬電壓輸入;
6)全面的保護功能:
6.1)過流保護(OCP),輸出過載、過流與短路保護功能;
6.2)過溫保護(OTP),帶有遲滯的過熱關斷保護功能;
6.3)過壓保護(OVP);
7)專為寬電壓輸入(18-600VDC)及高壓降壓轉換器設計,可適應12-380VAC超寬電壓輸入;

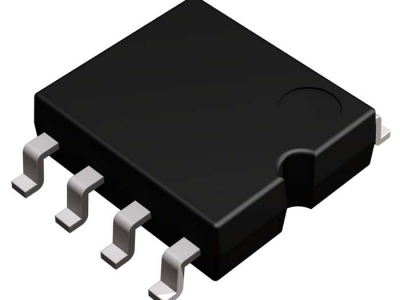

8)SOP8貼片封裝;
1.3 高壓降壓芯片/超寬電壓輸入降壓芯片典型應用(非隔離):
1)替代低效率的阻容降壓供電電路(如低壓電器,智能電表,自動化儀表電源等);
2)LED驅動
3)小家電電源
4)工業控制電源
5)電子斷路器
6)應急燈電源方案
7)數字電表電源方案
8)小家電控制板電源方案
9)儀表與工業控制器電源方案
10)BMS電池管理系統
11)智能電網CT取電電源
12)無源繼電保護自供電
13風光互補控制器
14)無刷直流電機電源
15)智能家居(零火電子開關,插座,排插等等)
16)其他非隔離輔助電源

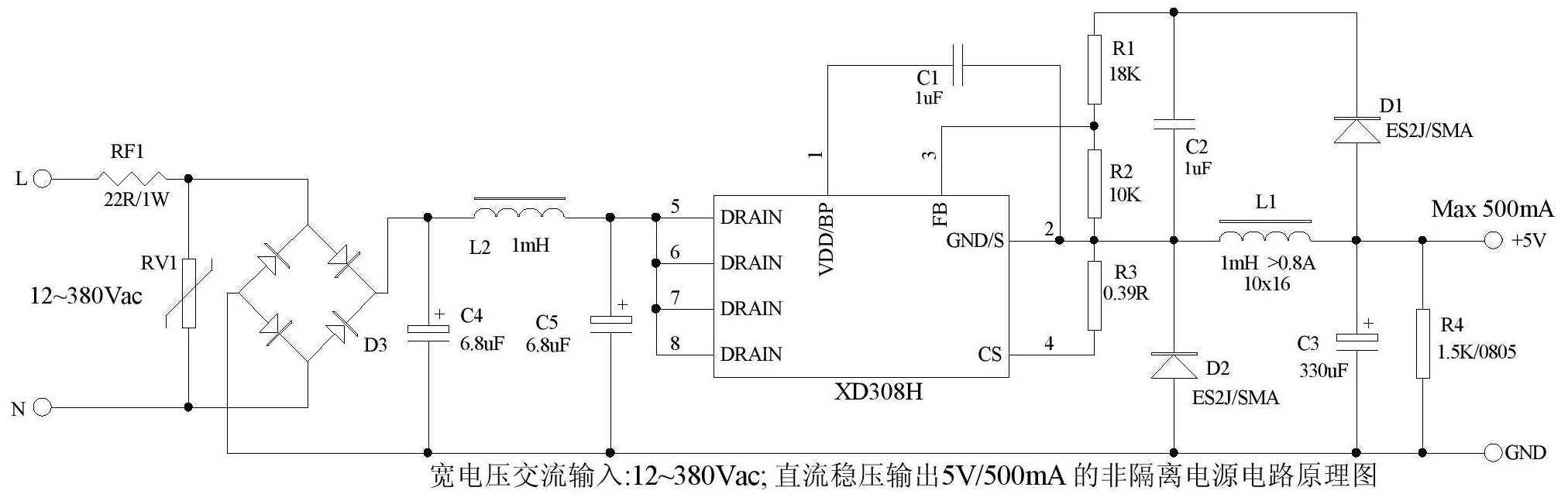

1.4 非隔離降壓芯片典型應用電路:

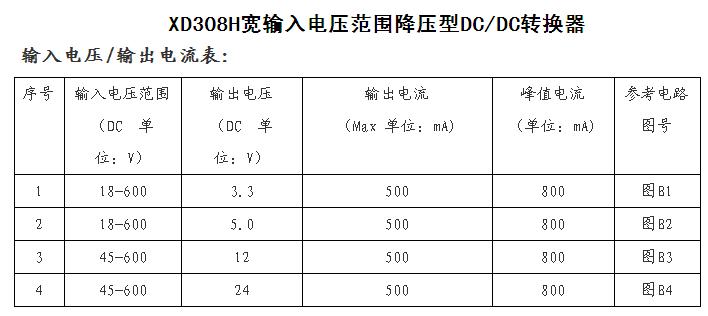

1.5 高壓降壓芯片/超寬電壓輸入降壓芯片的輸入電壓/輸出電流表:
