XD3390A單火線電源模塊適用于：WiFi單火開關、ZigBee單火線開關、NB-IOT開關型室溫采集器、BLE藍牙Mesh單火線開關、LoRa單火線開關、433/868單火線開關。

【最新升級版】功耗更低、性能更好的單火線開關模塊（內置繼電器驅動）

1）XD301單火線開關模塊|適用于ZigBee/BLE Mesh單火開關

2）XD303A單火線開關模塊|適用于WiFi/NB-IOT單火開關

3）XD303單火線開關模塊|適用于開關型NB-IOT室溫采集器

4）XD501單火線串聯取電模塊|適用于開關型NB-IOT室溫采集器

概述：

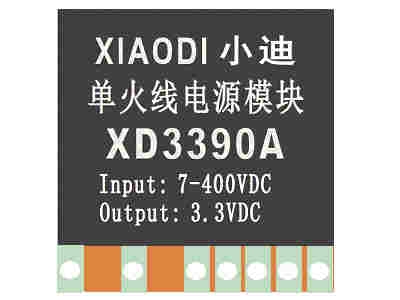

XD3390A為本公司研發的新一代單火線電源模塊，具有集成度高、外部應用電路簡單、超低功耗、超寬電壓輸入、高效率、小體積、高低溫度特性好、帶負載能力強等特點，內部集成完善的過流保護、短路保護等功能。

產品特性：

 * 超低功耗：典型功耗小于2.3mW(@Vout1=3.3V帶載200uA時)；

* 超寬輸入電壓：輸入工作電壓范圍7-400VDC（@Vout1=3.3V帶載200mA）；

* 較大輸出電流：輸出Max電流200mA,可滿足低功耗大電流產品應用要求；

* 典型輸出紋波：≤30mVpp；

* 高效率：電源Max效率80%；

* 完善保護：過流保護，輸出短路保護；

 * 超小體積：L18*W9.5*H15.5mm，可放入對體積空間要求比較嚴格的產品。

產品應用：

* 單火線開關；

    1)Wi-Fi單火線開關?(NEW)

    2)離線語音單火線開關?(NEW)?

    3)ZigBee單火線開關

    4)NB-IOT開關型室溫采集器

   5)BLE藍牙Mesh單火線開關

   6)LoRa單火線開關

   7)433/868單火線開關

* 超低功耗待機電源；

* 超寬電壓輸入輔助電源。

型號說明：

XD3390A主要用于迅迪單火線繼電器版本，與XD-KC024A配套使用，亦可應用于其它單火線方案電源供電。
