Zigbee3.0單火開關電路主要由兩部分組成:單火開關底板 + 單火開關控制板。其中底板主要由單火線電源模塊XD3390A和單火線驅動模塊XD-KC024A組成;控制板由Zigbee3.0單火線開關模塊(XD3201W,XD3202W,XD3203W,XD3204W分別用于1-4位開關)組成。
單火開關采用標準Zigbee3.0無線通信協議,可以快捷接入主流品牌的ZigBee3.0網關。基于EFR32MG芯片,采用標準Zigbee3.0的單火開關方案,可方便的完美無縫接入各廠商自己的Zigbee3.0網關(迅迪提供接口文件)、云服務以及控制終端(App、小程序、兼容第三方智能音箱),全面解決Zigbee3.0單火開關硬件、軟件開發周期較長的行業問題,實現了免開發的高性價比單火線智能開關解決方案,無需電路設計,無需軟件設計,只需要根據自己的開關外殼調整修改一下PCBLayout即可。成熟方案、現成電路、推薦選型及技術支持等全方位助您快速實現工程樣板到量產的過程。
單火線開關方案特點:
1.采用標準協議:ZigBee3.0能方便快捷接入主流品牌的ZigBee3.0網關。
2.支持15dBm超大發射功率(解決了功耗與控制距離近的問題);
3.無線控制響應時間250mS,按鍵響應時間200ms(解決了功耗與APP反應慢的問題);
4.支持1~4位單火線智能開關;
5.支持每路3W-2200W負載燈具(無鬼火不閃爍、開關發熱低);
6.狀態反饋:開關狀態實時反饋一目了然。
7.燈具檢測:檢測燈具是否安裝或損壞。
8.夜間指示:按鍵自帶夜間指示燈(藍色呼吸燈),晚上不用摸黑開燈;待機狀態藍色指示,柔光LED,溫和不刺眼。
9.方案免開發:成熟硬件及固件,無需技術開發,能夠幫助客戶縮短產品開發周期、降低研發成本,有利于客戶更快搶占市場。
單火線開關方案介紹:
Zigbee3.0單火開關方案主要由兩部分組成:單火開關底板 + 單火開關控制板。

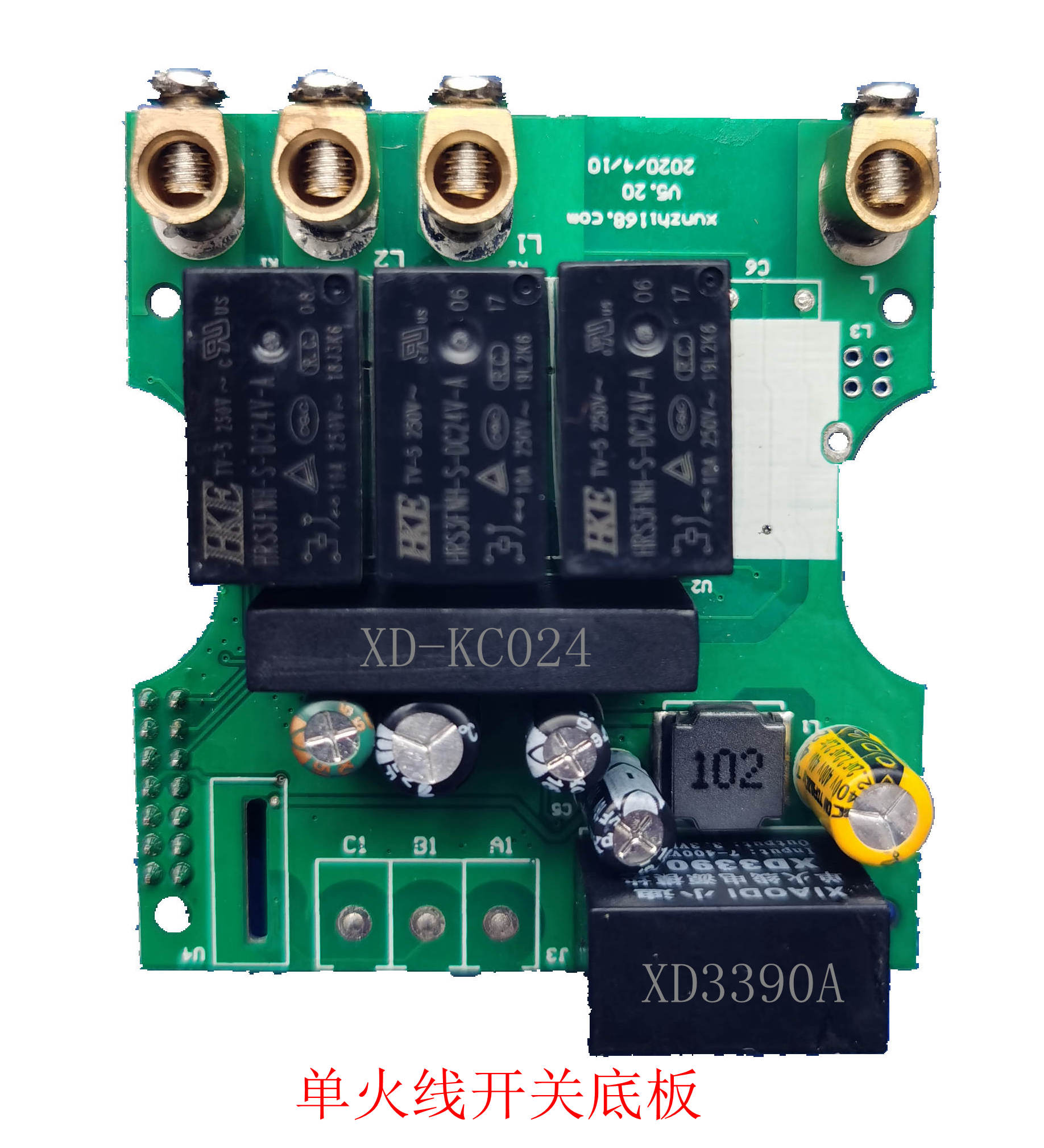

1.單火開關底板:采用迅迪電子(專門做單火,做得更專業)的成熟穩定的單火線技術方案(高性價比的大功率繼電器方案,各類燈具兼容、3-2200W負載通用,無“鬼火”不閃爍、觸點不粘結,電路不燒機),單火開關底板主要由單火線電源模塊XD3390A和單火線驅動模塊XD-KC024A及其他元器件組成(XD3390A典型功耗小于2.3mW(@Vout1=3.3V帶載200uA時),空載功耗趨近“零”mW。)。

單火線開關底板PCBA批量生產的電子元器件總成本約25元左右(包括單火線模塊、三個繼電器、PCB板、銅接線柱、其他電子元件等)。

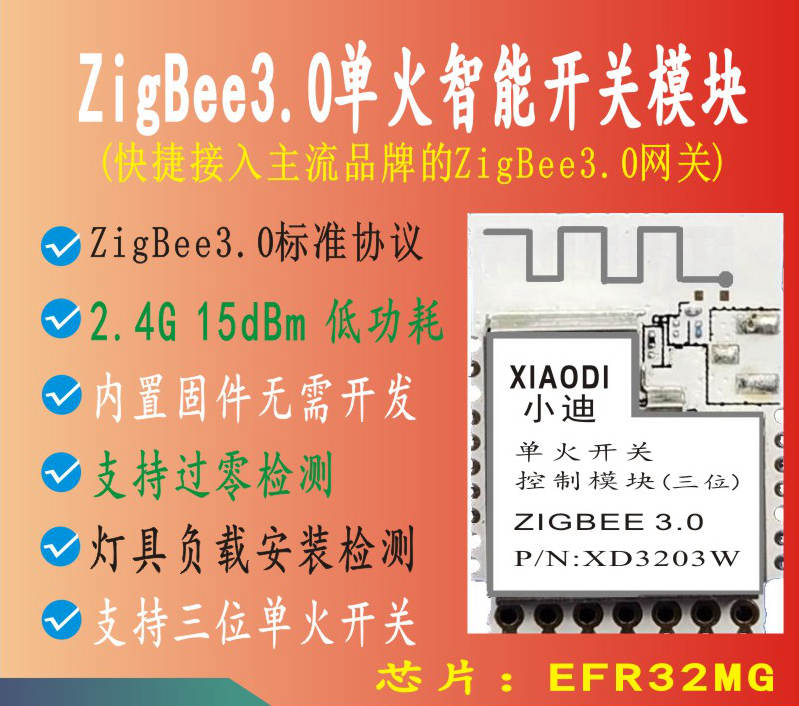

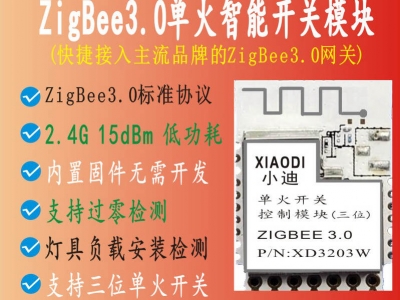

2.單火開關控制板:其核心部件為Zigbee3.0單火線開關模塊,區分1位、2位、3位、4位分別應用于1-2-3-4鍵單火智能開關。單火開關Zigbee3.0控制模塊包括Zigbee3.0模塊及其內部集成的控制軟件(固件)組成。

2.1) Zigbee3.0模塊:采用業內領先的無線通訊芯片廠商Silicon Labs(亦稱“芯科科技)的EFR32MG芯片(功能強大而性能穩定),并由世界500強企業的代工廠家生產的Zigbee3.0模塊(確保工藝先進和品質可靠)。

2.2)控制軟件(固件集成):采用Zigbee3.0標準協議棧及成熟單火開關優化算法,性能穩定功耗極低。
迅迪電子采用Silicon Labs EFR32MG21芯片模塊開發的ZigBee單火線開關控制模塊是一款嵌入式Zigbee無線通訊模塊,不僅支持最新的
Zigbee3.0標準亦可向后兼容,具有業內領先的RF性能。
ZigBee單火線開關控制模塊系列型號:
一位Zigbee3.0單火線開關模塊:XD3201W
二位Zigbee3.0單火線開關模塊:XD3202W
三位Zigbee3.0單火線開關模塊:XD3203W
四位Zigbee3.0單火線開關模塊:XD3204W
