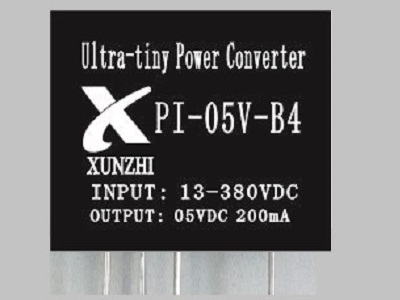

微功耗電源模塊(PI-05V-B4),超低待機功耗模塊電源

微功耗電源模塊(PI-05V-B4),超低待機功耗模塊電源
  • 主要參數輸入:13-380VDC, 輸出: 5VDC/200mA
  • 功能特點? 低功耗: 典型待機功耗小于5mW(帶載100uA時); ? 較高輸出電流:此款為普通版產品,輸出Max電流200mA; ? 寬輸入電壓: 輸入工作電壓范圍13~380VDC; ? 低輸出紋波:內部集成LDO電路,使得輸出紋波更小; ?高效率:電源Max效率>65%, ? 保護功能: 過流與輸出短路保護; ? 超小體積:L18*W9.5*H15.5mm.
  • 規格書下載PI-05V-B4

詳細描述

微功耗電源模塊,微功耗模塊電源,微功耗電源

PI-05V-B4微功耗電源模塊-微功耗模塊電源-5mW超低待機功耗-“零功耗”技術



微功耗電源芯片 微功耗電源模塊 微功耗電源IC:
可以實現微功耗電源-
5mW微功耗小功率AC轉DC降壓電源,超低待機功耗-低成本、超低待機功耗的小功率AC/DC電源


待機功耗:
  幾乎“0”功耗(空載時),典型交流輸入端待機功耗小于6mW(直流輸出端12VDC帶載100uA時),滿足對功耗極其嚴格產品的需要;

概述:

      單火線電源模塊為本公司研發的第四代超低功耗超寬范圍輸入的DCDC電源模塊,具有轉換效率高體積小高低溫度特性好帶負載能力強, 短路保護等功能。該電源模塊以較低的生產成本為您提供十分優異的性能,普遍適用于非隔離型家電產品和智能家居產品等。



產品特性:

         •   低功耗:典型待機功耗小于5mW(帶載100uA時),滿足對功耗極其嚴格產品的需要

•  大輸出電流:輸出Max電流200mA,可滿足低功耗大電流產品應用要求;

   輸入電壓: 輸入工作電壓范圍13~380VDC,適應各種電網環境的應用

   輸出紋波內部集成LDO電路,使得輸出紋波更小

   高效率:電源Max效率>65%,能效利用率遠高于工頻變壓器與阻容降壓

   保護功能: 過流與輸出短路保護

        •   超小體積: 可放入對體積要求比較嚴格的產品。



產品應用:

         可用于對電源功耗要求極其苛刻的單火線智能家居產品(如單火線取電智能開關等)

        可用于非隔離供電產品的應用(如小家電之非隔離低壓電源等);

        可替代低效率的阻容降壓供電電路(如白色家電,智能電表,自動化儀表電源等);

        低功耗要求電器的待機電源(如綠色環保節能型電器之超低功耗待機電源等)



型號說明:



      PI_05V_B4



            PI : 產品類型

                   PI = 內部集成LDO

                   PE = 內部不集成LDO

            05V: 輸出電壓,可選 3.3V;5V;

              P: 產品級別(依輸出電流大小等參數分類): B-標準版,

              4設計版本: 4-版本4.0







 單火線

單火線







引腳說明



引腳編號

功能描述

備注

1

直流電壓輸入



2

(GND)



3

內部LDO輸入濾波電容

禁止該腳對地短路,否則可能導致模塊損壞!

4

電壓輸出







規格參數:



極限參數:

項目

極限值

輸入電壓

400VDC

輸出電流

220mA

Cin電壓

13VDC

工作溫度

-40 ~ +85°C

說明:實際應用中超過上述極限值可能會導致電源模塊的損壞,在產品設計中請注意。



電氣參數:



特性參數

測試條件

Min

典型

Max

單位

工作電壓

Iout=30mA

8

-

380

V

Iout=100mA

12

Iout=160mA

20

輸出電壓

VIN=340V,Iout=100mA

4.9

5.0

5.1

V

Cin輸出電壓

VIN=340V,Iout=100mA

-



6.1

V

輸出電流

VIN=340V

180

-

200

mA

平均待機功耗

VIN=260V,Iout=100uA

-

13

15

uA

紋波噪音

Iout=100mA

-

-

30

mVPP

電源效率

VIN=340V,Iout=180mA

-

-

60

%

VIN=13V,Iout=100mA

78

負載調整率

VIN=340V,

Iout=1mA~100mA

-

45

90

mV

電壓調整率

VIN=13V~340VDC,

Iout=100mA

-

25

50

mV

模塊關斷條件 (1)

外部輸入到Cin腳電壓高于其輸出電壓。

短路保護

自恢復

工作溫度

-25~85°C

說明:上述參數值為常溫環境測試下的典型值,實際應用中因工作環境不同可能有所差異。

1:當模塊關斷后將進入超低功耗模式,其輸入電流將小于8uA.







典型應用電路



1.基本應用

 單火線



元件選擇:

      R1限流電阻,具體需根據輸入電壓范圍與輸出電流而定.

       C1濾波電容,建議使用0.47uF~100uF電解電容,具體需根據輸入電壓范圍與輸出電流而定.

       C2選用47uF/25V電解電容。

       C3輸出濾波電容,建議使用47uF~220uF.

       Z1 對于12V以下輸出模塊Max不超過12V;對于12V輸出模塊Max不超過15V.

注:如果對靜態電流要求相對比較嚴的情況下,建議C1~C3盡量選用漏電流比較小的電容.



EMC解決推薦電路



單火線

    如果需要應用于電磁兼容惡劣的環境下,建議使用以上電路。為了解決EMI而增加了L1,C5,其中L1建議使用470uH左右電感量。

注:

1.    在應用電路中如果對浪涌電壓有一定要求那么建議在輸入端加入MOV等防雷器件用于保護。

2.     為了防止模塊在異常后保護后級電路,建議在輸出端并聯一個TVS管或穩壓二極管。

3.    模塊3(Cin)在使用過程中請盡量避免對地短路,否則可能導致模塊損壞。



待機測試電路:



 單火線





【附錄】微功耗寬電壓輸入的DC/DC &  AC/DC 降壓型電源轉換器電路

使用微功耗、寬范圍輸入的高壓降壓DC-DC電源模塊(PI-05V-B4,PE-12V-B4等)和4-5個外圍零件來實現一個5V、200mA(或者12V、120mA)、超寬輸入電壓范圍(10-265VAC)電源輕松實現全電壓范圍內(36Vac,110Vac,120Vac,220Vac,240Vac.......)從市電高壓到直流低壓的微功耗小功率AC轉DC降壓電源優選解決方案。

  待機功耗:
  幾乎“0”功耗(空載時),典型交流輸入端待機功耗小于6mW(直流輸出端12VDC帶載100uA時),滿足對功耗極其嚴格產品的需要




電源模塊



小體積、寬輸入、高耐壓、非隔離、低功耗、降壓型電源模塊

微功耗電源模塊



小體積、寬輸入、高耐壓、非隔離、低功耗、降壓型、DC-DC變換器
序號 型號 輸入電壓(AC)           *需外加整流濾波電路 輸入電壓     (DC) 輸出電壓(DC) 輸出  電流(Max) 轉換效率(Max) 待機功耗(TYP) 應用領域 典型應用產品 備注
1 PI-3V3-B4 10V-265V 13V-380V 3.3V 200mA 65% 小于5mW(帶載100uA), 單火線運用,寬電壓高壓降壓應用。 1)單火線智能開關, 2)超寬電壓輸入AC/DCDC/DC電源變換器 高級全能型(單火/零火通用)
2 PI-05V-B4 10V-265V 13V-380V 5.0V 200mA 65% 小于5mW(帶載100uA), 單火線運用,寬電壓高壓降壓應用。 1)單火線智能開關, 2)超寬電壓輸入AC/DCDC/DC電源變換器
3 PI-05V-D4 10V-265V 13V-380V 5.0V 180mA 65% 小于5mW(帶載100uA), 單火線運用,寬電壓高壓降壓應用。 單火線智能開關-大功率繼電器版本(配合XD-KC024使用)
4 PE-12V-B4 12V-265V 15V-380V 12V 150mA 65% 小于6mW(帶載100uA), 單火線/非單火線運用,寬電壓高壓降壓應用。 超寬電壓輸入AC/DCDC/DC電源變換器
5 PI-3V3-M4 15V-265V 20V-380V 3.3V 180mA 70% 小于50mW(帶載500uA) 非單火線、寬電壓降壓應用。 超寬電壓輸入AC/DCDC/DC電源變換器 經濟降壓型(零火專用)
6 PI-05V-M4 15V-265V 20V-380V 5.0V 180mA 70% 小于50mW(帶載500uA) 非單火線、寬電壓降壓應用。 超寬電壓輸入AC/DCDC/DC電源變換器
7 PE-12V-M4 15V-265V 20V-380V 12V 150mA 70% 小于50mW(帶載500uA) 非單火線、寬電壓降壓應用。 超寬電壓輸入AC/DCDC/DC電源變換器
