寬電壓電源模塊

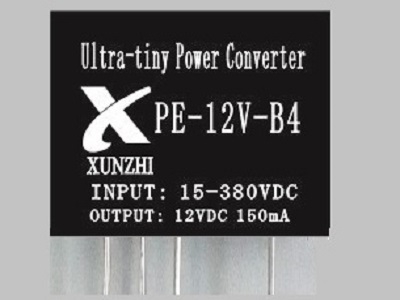

寬電壓直流降壓芯片模塊|高電壓直流降壓芯片模塊|DC-DC轉換器(PE-12V-B4)

寬電壓直流降壓芯片模塊|高電壓直流降壓芯片模塊|DC-DC轉換器(PE-12V-B4)
  • 主要參數輸入:15V-380VDC,輸出:12V 200mA
  • 功能特點? 超寬輸入電壓范圍: 輸入工作電壓范圍15V-380VDC,適應各種電網環境的應用; ? 超低功耗:典型待機功耗小于6mW(帶載100uA時),滿足對功耗極其嚴格產品的需要; ? 大輸出電流:輸出Max電流150mA(大電流可以定制),可滿足低功耗大電流產品應用要求; ? 高效率:電源Max效率>65%,能效利用率遠高于工頻變壓器與阻容降壓; ? 超小體積: 可放入對體積要求比較嚴格的產品。
  • 規格書下載PE-12V-B4

詳細描述

寬電壓直流降壓芯片模塊|高電壓直流降壓芯片模塊|DC-DC轉換器 PE-12V-B4

概述:

  該產品為本公司研發的超低功耗、超寬電壓范圍輸入的DC-DC電源模塊,具有寬輸入電壓轉換效率高、體積小、高低溫度特性好、帶負載能力強等功能。該電源模塊以較小的積積為您提供十分優異的性能,普遍適用于非隔離型家電產品和工業控制產品等。



產品特性:

 •  寬輸入電壓范圍: 輸入工作電壓范圍15V-380VDC,適應各種電網環境的應用;

         • 超低功耗:典型待機功耗小于6mW(帶載100uA),滿足對功耗極其嚴格產品的需要;

大輸出電流:輸出Max電流150mA(大電流可以定制),可滿足低功耗大電流產品應用要求;

  高效率:電源Max效率>65%,能效利用率遠高于工頻變壓器與阻容降壓

        • 超小體積: 可放入對體積要求比較嚴格的產品。





產品應用:



        超寬電壓輸入范圍的工業控制所用的輔助電源(如動力車系統、光伏系統、UPS不間斷電源、EPS應急電源、光伏逆變器、風光互補控制器、動力電池保護板、BMS電池管理系統等的DC-DC轉換供電模塊)

        可用于非隔離供電產品的應用(如小家電之非隔離低壓電源等)

        可替代低效率的阻容降壓供電電路(如白色家電,智能電表,自動化儀表電源等)

        低功耗要求電器的待機電源(如綠色環保節能型電器之超低功耗待機電源等)

        可用于對電源功耗要求極其苛刻的單火線智能家居產品(如單火線取電智能開關等)



型號說明:



     PE-12V-B4



            PE : 產品類型

                   PI = 內部集成LDO

                   PE = 內部不集成LDO

            12V: 輸出電壓,可選 3V,3.3V,5V,6V,9V,12V (可根據客戶要求定制)

              B: 產品級別(依輸出電流大小等參數分類): P-普通版,B-標準版,Z-增強版;

                  D-單火開關繼電器版本

              4: 設計版本: 4-版本4.0



 單火線

單火線

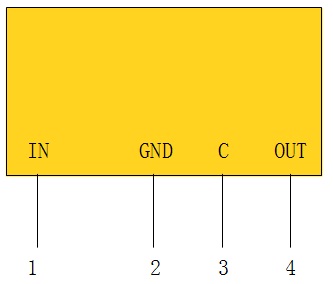

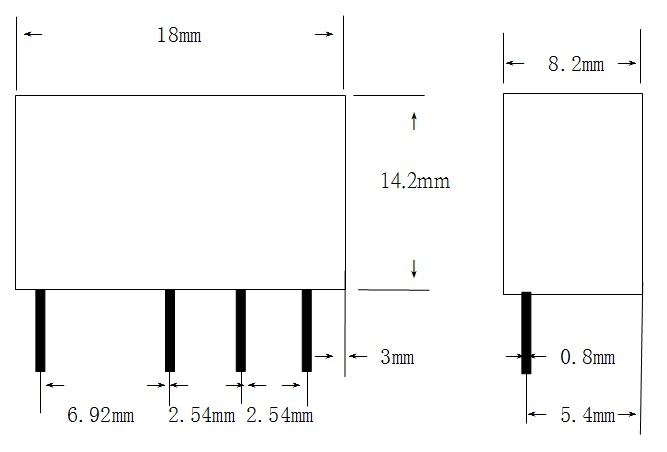

引腳說明:



引腳編號

功能描述

備注

1

直流電壓輸入



2

(GND)



3

內部LDO輸入濾波電容

禁止該腳對地短路,否則可能導致模塊損壞

4

電壓輸出







規格參數:

 極限參數:

項目

極限值

輸入電壓

400VDC

輸出電流

180mA

Cin電壓

16VDC

工作溫度

-40 ~ +85°C

說明:實際應用中超過上述極限值可能會導致電源模塊的損壞,在產品設計中請注意。



電氣參數:



特性參數

測試條件

Min

典型

Max

單位

工作電壓

Iout=100mA

15

-

380

V

輸出電壓

VIN=340V,Iout=100mA

11

11.6

12

V

Cin輸出電壓

VIN=340V,Iout=100mA

11



12

V

輸出電流

VIN=340V

120

130

150

mA

平均待機功耗

VIN=300V,Iout=100uA

-

14

17

uA

紋波噪音

Iout=100mA

-

-

300

mVPP

電源效率

VIN=340V,Iout=150mA

-

-

68

%

VIN=15V,Iout=100mA

78

負載調整率

VIN=340V,

Iout=1mA~100mA

-

100

300

mV

電壓調整率

VIN=15V~340VDC,

Iout=100mA

-

200

350

mV

模塊關斷條件 (1)

外部輸入到Cin腳電壓高于其輸出電壓。

短路保護

自恢復

工作溫度

-25~85°C

說明:上述參數值為常溫環境測試下的典型值,實際應用中因工作環境不同可能有所差異。

1:當模塊關斷后將進入超低功耗模式,其輸入電流將小于8uA.





典型應用電路

1.基本應用



單火線



 2.單火線電路基本應用



單火線

元件選擇:

      R1限流電阻,具體需根據輸入電壓范圍與輸出電流而定.

       C1濾波電容,建議使用0.47uF~100uF電解電容,具體需根據輸入電壓范圍與輸出電流而定.

       C2選用47uF/25V電解電容。

       C3輸出濾波電容,建議使用47uF~220uF.

       Z1 對于12V以下輸出模塊Max不超過12V;對于12V輸出模塊Max不超過15V.

注:如果對靜態電流要求相對比較嚴的情況下,建議C1~C3盡量選用漏電流比較小的電容.



EMC解決推薦電路






  單火線
單火線





    如果需要應用于電磁兼容惡劣的 環境下建議使用以上電路。為了解決EMI而增加了L1,C5,其中L1建議使用470uH左右電感量。

注:

1.    在應用電路中如果對浪涌電壓有一定要求那么建議在輸入端加入MOV等防雷器件用于保護。

2.     為了防止模塊在異常后保護后級電路,建議在輸出端并聯一個TVS管或穩壓二極管。

3.    模塊3(Cin)在使用過程中請盡量避免對地短路,否則可能導致模塊損壞。

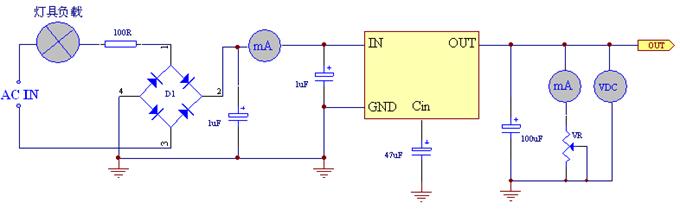

待機測試電路:

單火線



輸入電流(uA)

輸出規格

輸出電壓(V)

輸出電流(mA)

15

11.62

0.1

22

11.62

0.2

29

11.62

0.3

35

11.62

0.4

42

11.62

0.5

49

11.62

0.6

55

11.62

0.7

61

11.62

0.8

69

11.62

0.9

76

11.62

1.0

105

11.62

1.5

135

11.62

2.0



說明:以上數據在直流260V輸入,輸出11.6V下測得,因測試儀器或測試環境不同,可能測試數據會有所差異。



注:因模塊輸出為空載時輸入電流可能變化較大,所以使用在單火開關電路時建議輸出帶100uA左右負載下測試。



產品特性曲線圖

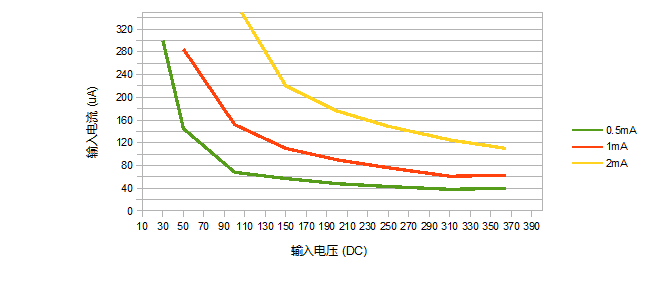

1. 輸入電壓VS輸入電流

單火線

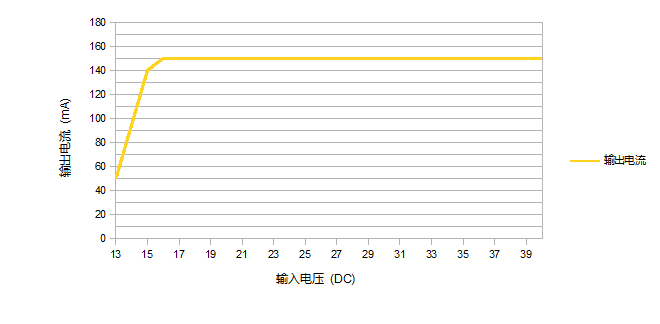

2.輸入電壓VS輸出電流(輸入電壓在低電壓段時的輸出曲線)

單火線



提示:

     因該模塊為非隔離寬電電源模塊,其中將涉及到高電壓,為了你的人身與設備安全,在上電測試過程中強烈要求使用交流隔離電源來供電!



【附錄】寬電壓輸入的DC/DC &  AC/DC 降壓型電源轉換器電路

使用寬范圍輸入的高壓降壓DC-DC電源模塊和4-5個外圍零件來實現一個5V、

200mA(或者12V、120mA)、超寬輸入電壓范圍(10-265VAC)電源輕松

實現全電壓范圍內(36Vac,110Vac,120Vac,220Vac,240Vac.......)

從市電高壓到直流低壓的優選解決方案。




單火線

new: XD312 15-800Vdc超寬電壓輸入DC/DC電源轉換器|DC-DC電源模塊



單火線



小體積、寬輸入、高耐壓、非隔離、低功耗、降壓型、DC-DC變換器
序號 型號 輸入電壓(AC)           *需外加整流濾波電路 輸入電壓     (DC) 輸出電壓(DC) 輸出  電流(Max) 轉換效率(Max) 待機功耗(TYP) 應用領域 典型應用產品 備注
1 PI-3V3-B4 10V-265V 13V-380V 3.3V 200mA 65% 小于5mW(帶載100uA), 單火線運用,寬電壓高壓降壓應用。 1)單火線智能開關, 2)超寬電壓輸入AC/DCDC/DC電源變換器 高級全能型(單火/零火通用)
2 PI-05V-B4 10V-265V 13V-380V 5.0V 200mA 65% 小于5mW(帶載100uA), 單火線運用,寬電壓高壓降壓應用。 1)單火線智能開關, 2)超寬電壓輸入AC/DCDC/DC電源變換器
3 PI-05V-D4 10V-265V 13V-380V 5.0V 180mA 65% 小于5mW(帶載100uA), 單火線運用,寬電壓高壓降壓應用。 單火線智能開關-大功率繼電器版本(配合XD-KC024使用)
4 PE-12V-B4 12V-265V 15V-380V 12V 150mA 65% 小于6mW(帶載100uA), 單火線/非單火線運用,寬電壓高壓降壓應用。 超寬電壓輸入AC/DCDC/DC電源變換器
5 PI-3V3-M4 15V-265V 20V-380V 3.3V 180mA 70% 小于50mW(帶載500uA) 非單火線、寬電壓降壓應用。 超寬電壓輸入AC/DCDC/DC電源變換器 經濟降壓型(零火專用)
6 PI-05V-M4 15V-265V 20V-380V 5.0V 180mA 70% 小于50mW(帶載500uA) 非單火線、寬電壓降壓應用。 超寬電壓輸入AC/DCDC/DC電源變換器
7 PE-12V-M4 15V-265V 20V-380V 12V 150mA 70% 小于50mW(帶載500uA) 非單火線、寬電壓降壓應用。 超寬電壓輸入AC/DCDC/DC電源變換器
東莞市迅迪電子有限公司  專注于互聯網智能家居模塊電源 Web:  http://m.lnxmhsmm.com



new: XD312 15-800Vdc超寬電壓輸入DC/DC電源轉換器|DC-DC電源模塊




標簽:   寬電壓 直流降壓芯片 高壓降壓芯片  DC-DC模塊
分享到:
點擊次數:  更新時間:2023-03-19 10:53:24  【打印此頁】  【關閉
