基于EFR32MG21的Zigbee3.0單火智能開關方案(3-2200W)免開發

   EFR32MG21是Silicon Labs公司的多協議無線SoC產品,是目前智能家居市場上的無線SoC主流方案。迅迪電子單火線智能開關方案采用此款EFR32MG21芯片的無線通訊模塊,并在多年單火線技術經驗的基礎之上進行了全面低功耗優化,完美契合了單火線開關低功耗的需求。
單火開關采用標準Zigbee3.0無線通信協議,可以快捷接入主流品牌的ZigBee3.0網關。

        單火線

基于EFR32MG芯片,采用標準Zigbee3.0的單火開關方案,可方便的完美無縫接入各廠商自己的Zigbee3.0網關(迅迪提供接口文件)、云服務以及控制終端(App、小程序、兼容第三方智能音箱),全面解決Zigbee3.0單火開關硬件、軟件開發周期較長的行業問題,實現了免開發的高性價比單火線智能開關解決方案,無需電路設計,無需軟件設計,只需要根據自己的開關外殼調整修改一下PCBLayout即可。成熟方案、現成電路、推薦選型及技術支持等全方位助您快速實現工程樣板到量產的過程。



單火線





單火線

單火線




單火線開關產品特色:
1.采用標準協議:ZigBee3.0能方便快捷接入主流品牌的ZigBee3.0網關。

2.告別單火閃爍:采用先進的單火線技術,無需電池,拒絕“偽”單火線,不必外接“防閃爍”配件。

適合主流燈具:如白熾燈、LED燈、節能燈、熒光燈、日光燈、燈絲燈、燈帶燈、吸頂燈、吊燈、壁燈、射燈等,兼營更多種類、更小功率燈具,如燈絲燈、燈帶燈等
3.內外無需電池。如果采用大容量電池來帶Zigbee或者藍牙模塊,用不了幾個月就需要換一次電池,費力又費錢。


4.不用“防閃”配件。如果在燈具兩端增加防閃“適配器”,那是“偽單火”,安裝麻煩,失去了單火線本身“直接替換”的便利性。


5.安裝無需改線:直接安裝替換傳統開關,無需重新布線。


6.兼營傳統雙控:智能開關和傳統機械雙控開關聯動實現總體雙控(限雙控版本,含有XD3023雙控模塊),只需要一個智能開關,即刻實現傳統雙控開關智能化,低成本實現雙控或多控功能。將其中任意一個傳統機械雙控開關更換為智能開關(雙控版本),另外一個或多個傳統機械雙控開關保留仍然可以繼續正常使用,無需另外多買一個或多個智能雙控開關或無線開關(隨意貼),也無需額外布線(保留原有雙控、多控布線),只需一個智能開關實現雙控及多控。


7.質量穩定可靠:采用大功率繼電器結合先進抗粘合驅動技術,負載更大,支持每路3W到2200W的各種主流燈具;采用開關電壓過零保護技術??上鏛ED燈開啟瞬間的大電流沖擊,保證開關的可靠性和壽命。采用普通繼電器控制,性價比高于磁保持繼電器(使用磁保持繼電器的優點是功耗低,但其缺點也明顯:價格貴成本高,三路以上更為明顯)。


8.解決單火四大痛點:
①燈具易閃爍:采用典型功耗小于2.3mW(@Vout1=3.3V帶載200uA時)、空載功耗趨近“零”毫瓦的微功耗電源模塊,并結合先進的超低功耗電源管理技術,兼營更多種類、更小功率燈具:如要求極高的燈絲燈、燈帶燈等,確保主流常用燈具不微亮無閃爍。
②開關不穩定:采用7-400V超寬電壓200mA大電流單火線取電模塊,解決了單火開關電路不穩定的問題(供電電流太小,整個電路處在臨界狀態,只要短時間出現用電過大的情況,控制電路和開關就會失控)。
③觸點易粘結:采用普通大功率繼電器結合先進抗粘合驅動技術,成本更低,負載更大,支持3W到2200W的各種主流燈具,繼電器觸點不粘結;
④電路易燒壞:采用開關電壓過零保護技術,可消除如LED燈尤其燈群開啟瞬間的大電流沖擊,保證開關的可靠性和壽命;采用先進的EMI和抗浪涌設計,確保即使在工業動力用電等電磁兼容環境特別惡劣場合下電路也不會損壞。

單火線開關方案特點:
1.支持15dBm超大發射功率(解決了功耗與控制距離近的問題);


2.無線控制響應時間250mS,按鍵響應時間200ms(解決了功耗與APP反應慢的問題);


3.支持1~4位單火線智能開關;


4.支持每路3W-2200W負載燈具(無鬼火不閃爍、開關發熱低);


5.狀態反饋:開關狀態實時反饋一目了然。


6.燈具檢測:檢測燈具是否安裝或損壞。


7.夜間指示:按鍵自帶夜間指示燈(藍色呼吸燈),晚上不用摸黑開燈;待機狀態藍色指示,柔光LED,溫和不刺眼。


8.方案免開發:成熟硬件及固件,無需技術開發,能夠幫助客戶縮短產品開發周期、降低研發成本,有利于客戶更快搶占市場。

單火線開關方案介紹:
Zigbee3.0單火開關方案主要由兩部分組成:單火開關底板 + 單火開關控制板。
1.單火開關底板:采用迅迪電子(專門做單火,做得更專業)的成熟穩定的單火線技術方案(高性價比的大功率繼電器方案,各類燈具兼容、3-2200W負載通用,無“鬼火”不閃爍、觸點不粘結,電路不燒機),單火開關底板主要由單火線電源模塊XD3390A和單火線驅動模塊XD-KC024A及其他元器件組成(XD3390A典型功耗小于2.3mW(@Vout1=3.3V帶載200uA時),空載功耗趨近“零”mW。)。

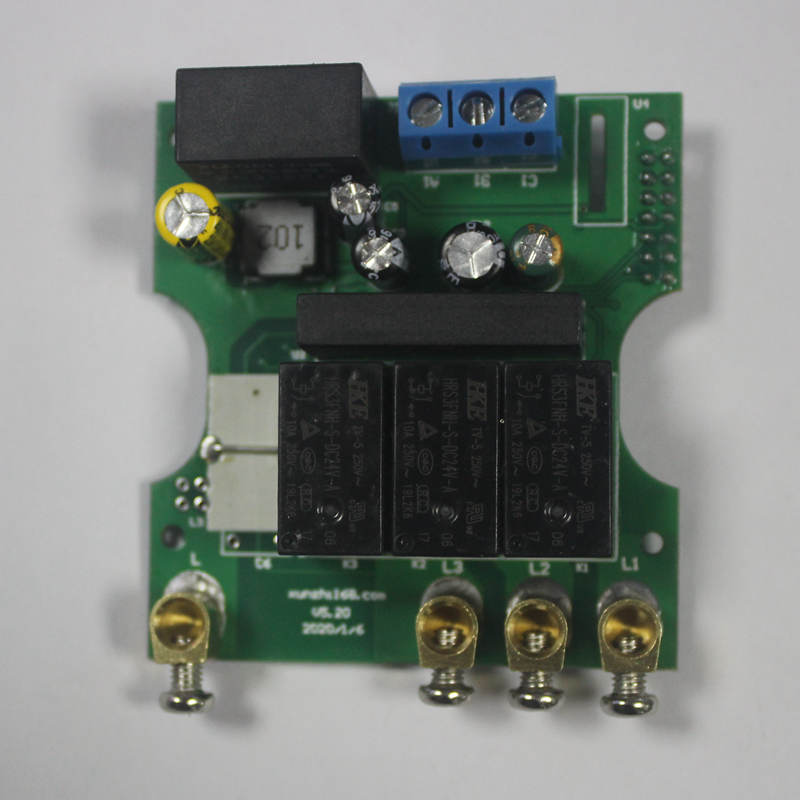

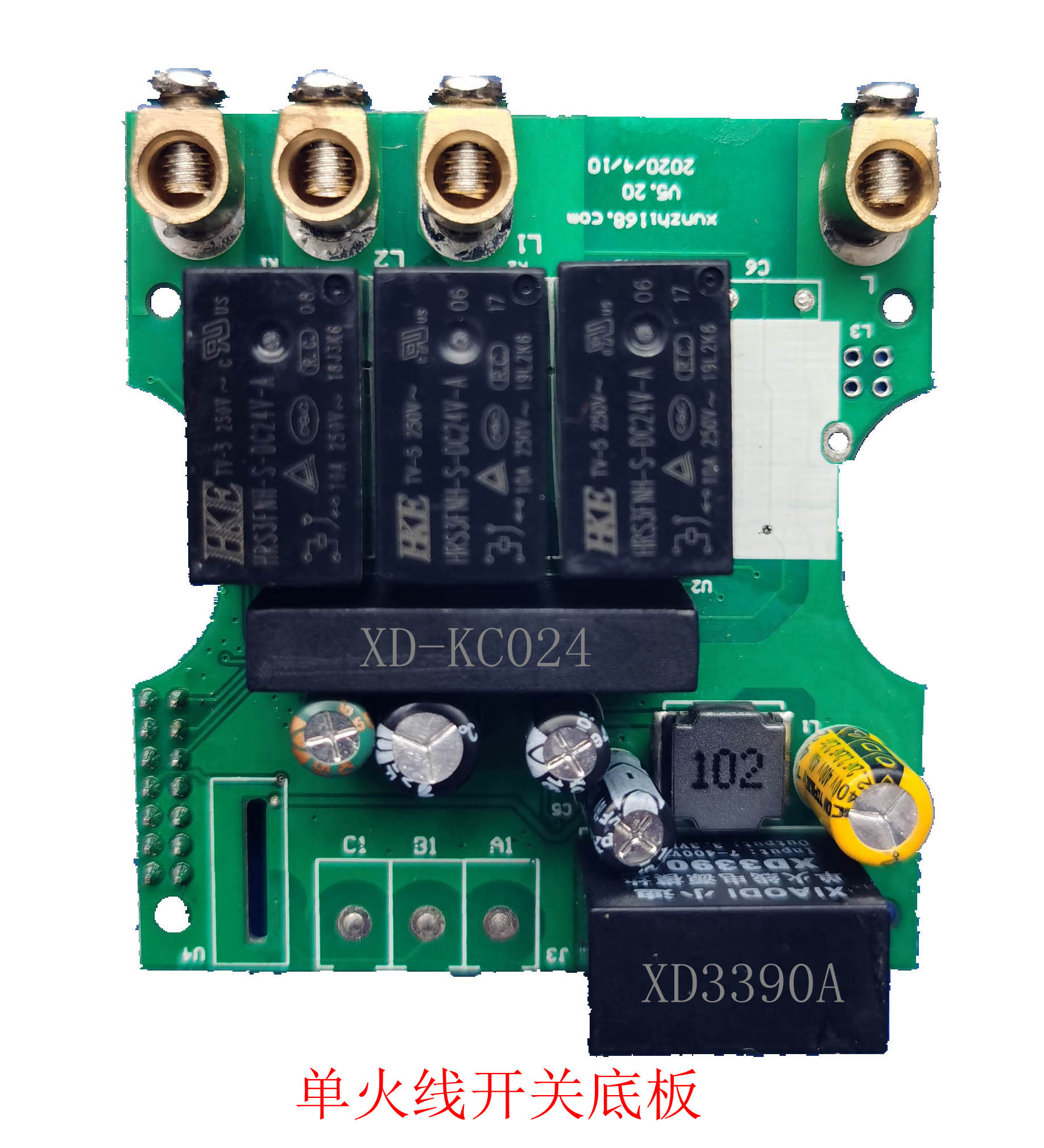

單火線開關底板

單火線開關底板PCBA批量生產的電子元器件總成本約25元左右(包括單火線模塊、三個繼電器、PCB板、銅接線柱、其他電子元件等)。

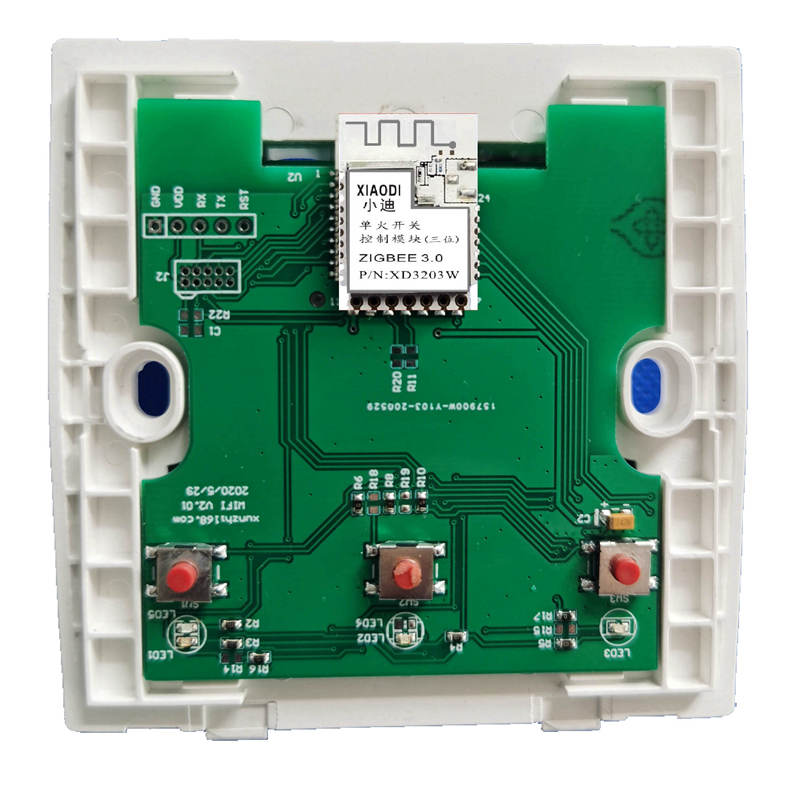

2.單火開關控制板:其核心部件為單火開關Zigbee3.0控制模塊,區分1位、2位、3位、4位分別應用于1-2-3-4鍵單火智能開關。單火開關Zigbee3.0控制模塊包括Zigbee3.0模塊及其內部集成的控制軟件(固件)組成。

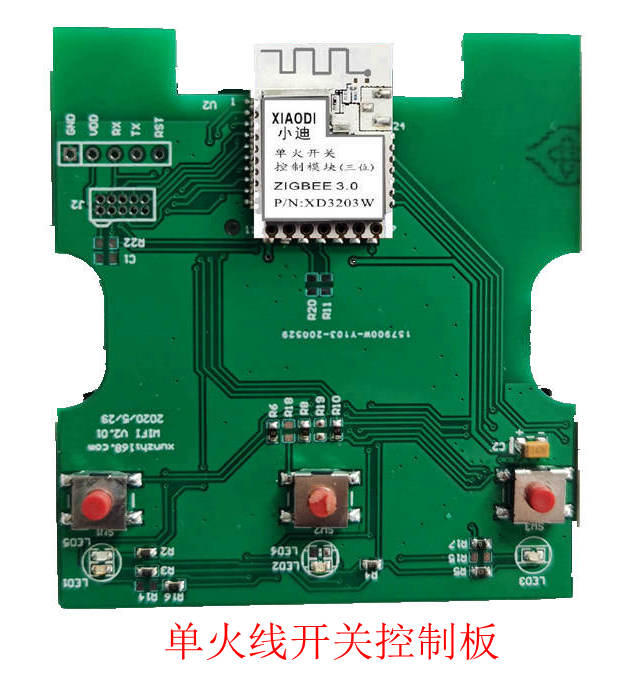

單火線開關控制板

 2.1) Zigbee3.0模塊:采用業內領先的無線通訊芯片廠商Silicon Labs(亦稱“芯科科技)的EFR32MG芯片(功能強大而性能穩定),并由世界500強企業的代工廠家生產的Zigbee3.0模塊(確保工藝先進和品質可靠)。

 2.2)控制軟件(固件集成):采用Zigbee3.0標準協議棧及成熟單火開關優化算法,性能穩定功耗極低。

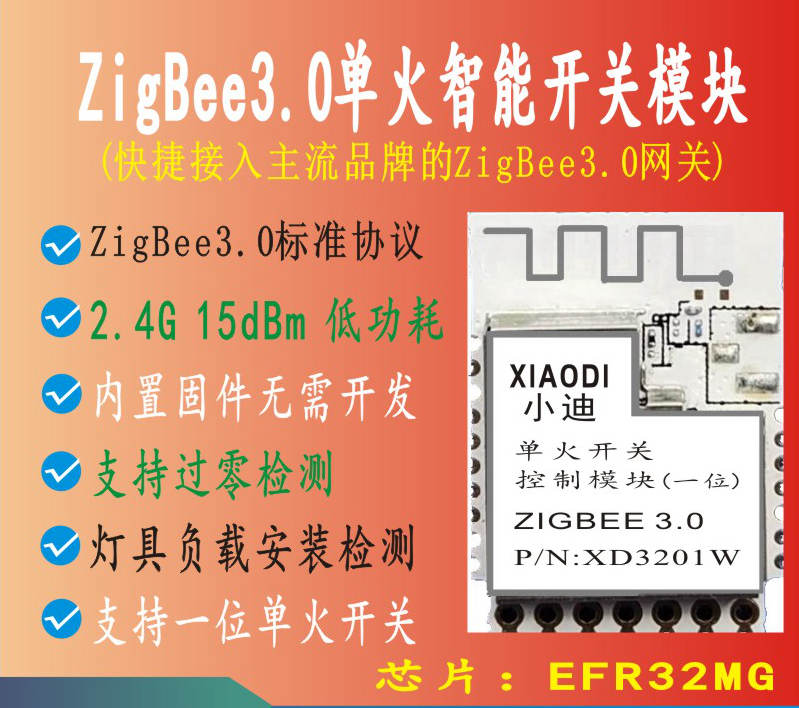

迅迪電子采用Silicon Labs EFR32MG21芯片模塊開發的ZigBee單火線開關控制模塊是一款嵌入式Zigbee無線通訊模塊,不僅支持最新的Zigbee3.0標準亦可向后兼容,具有業內領先的RF性能。
ZigBee單火線開關控制模塊系列型號:
一位單火控制模塊:XD3201W
二位單火控制模塊:XD3202W
三位單火控制模塊:XD3203W
四位單火控制模塊:XD3204W


一位單火控制模塊XD3201W

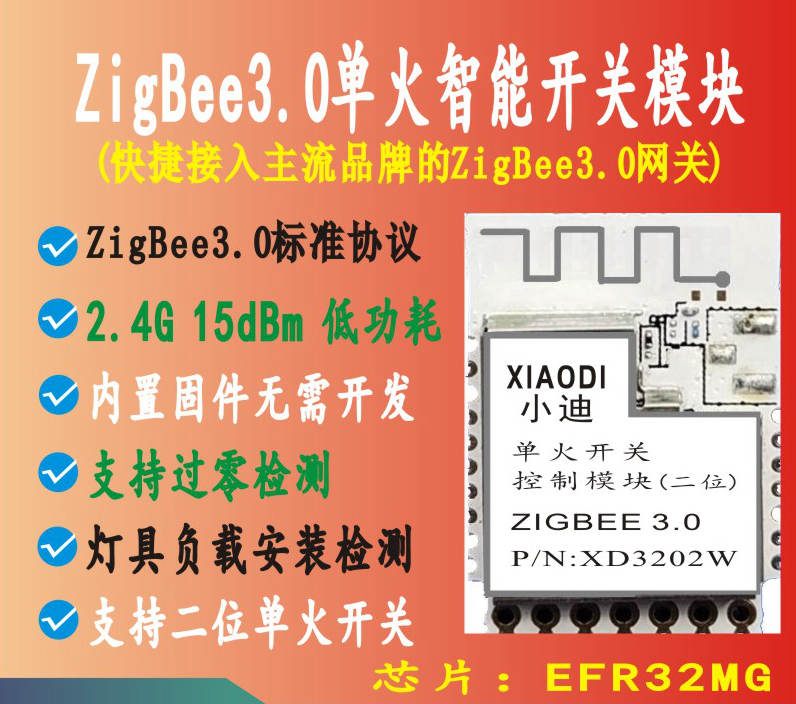

 二位單火控制模塊XD3202W

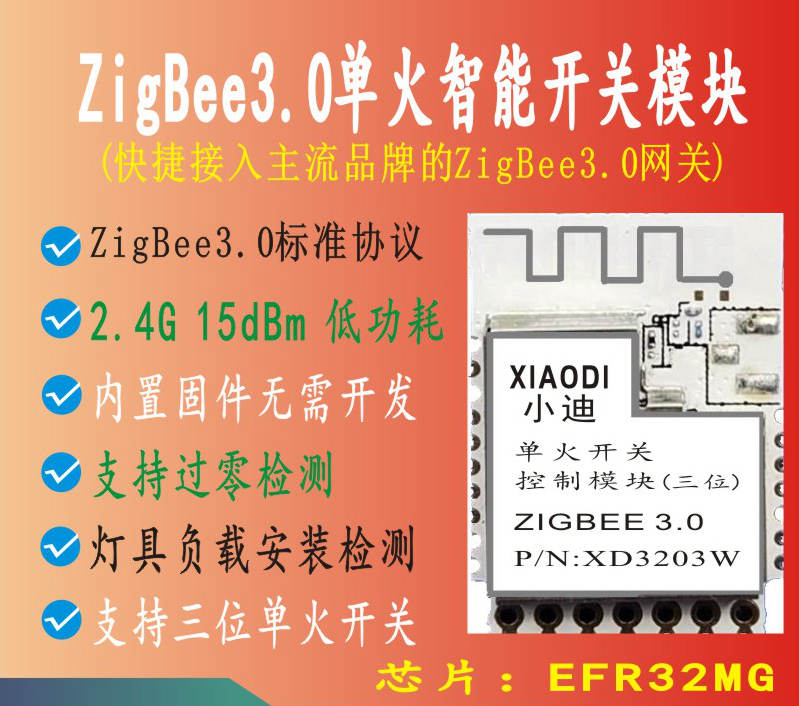

三位單火控制模塊XD3203W


    四位單火控制模塊XD3204W

后語:基于EFR32MG21芯片采用標準Zigbee3.0模塊的單火版智能開關,為我司在多年單火線核心技術持續研發及豐富經驗積累的基礎上,推出的高品質單火智能開關方案,攻克了市面上現有常見單火開關多種技術難點,解決了單火線開關微亮閃爍和不穩定易燒壞的難題(越來越多的智能家居生產企業、尤其那些品質至上的行業龍頭品牌企業,在經過無數測試及長期比較后選擇了這種成熟穩定的單火線技術方案,只因為相信我們:專門做單火,做的更專業。在此感謝眾多老客戶長期以來的支持與厚愛,我們唯有更加努力提供更好的優質產品給廣大客戶。)

【附一】單火線開關基本參數:

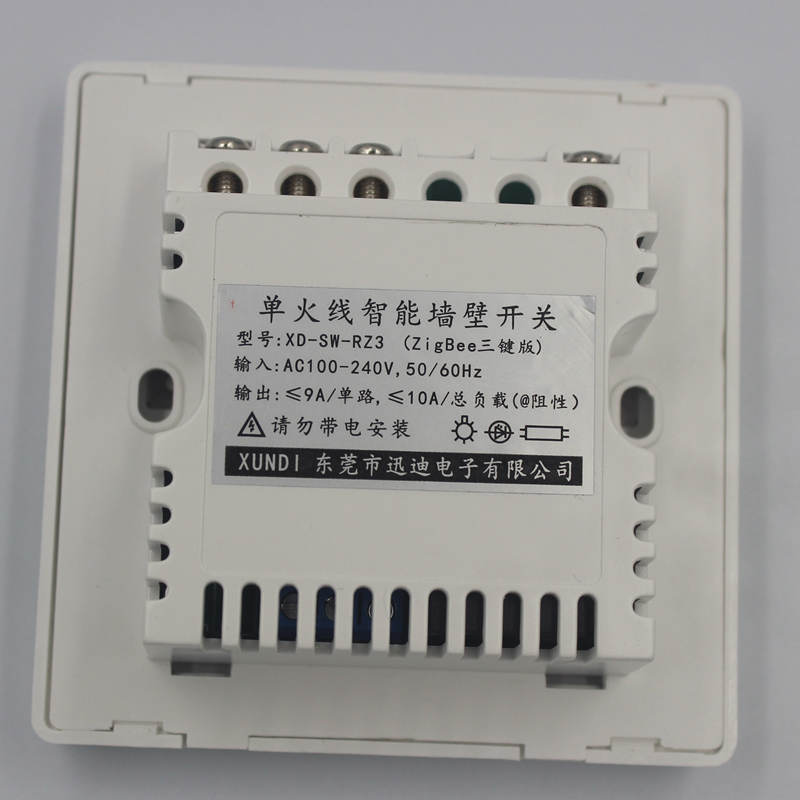

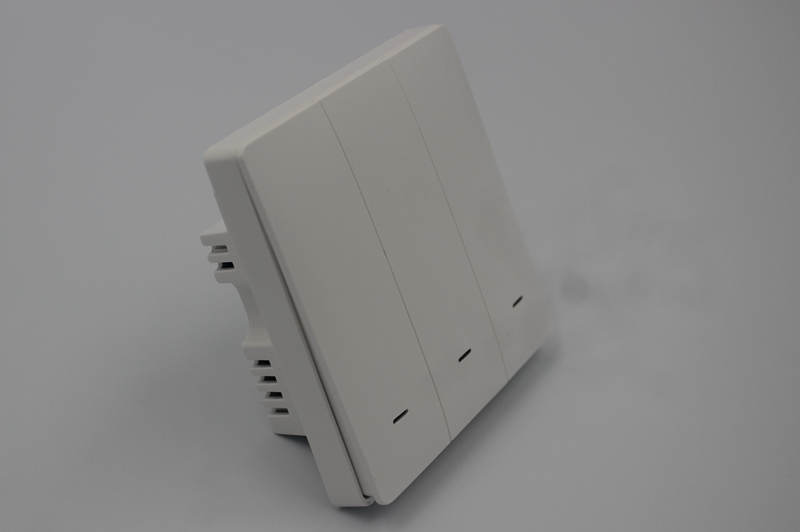

智能開關(單火線)
單火線

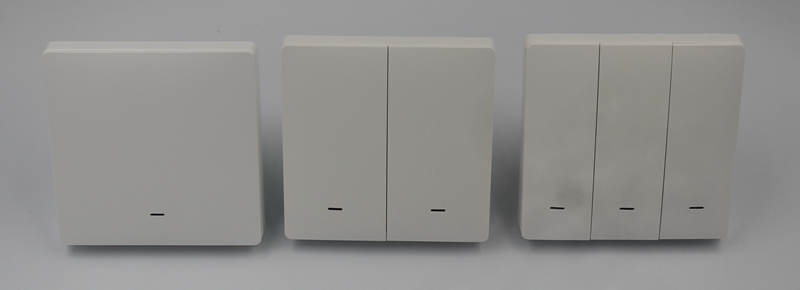

型號:XD-SW-RZ1T(單鍵)/XD-SW-RZ2T(雙鍵)/XD-SW-RZ3T(三鍵)/ 四鍵(需定制外殼)
無線連接:ZigBee 3.0
配線方式:單火線
輸入:AC100-240V, 50/60Hz
輸出:阻性,Max 2200W/每路,Max 2400W/總;Min 3W

工作溫度:-10℃ ~ 50℃
工作濕度:5%~95%RH,無冷凝

產品尺寸:86*86*32mm 開關壽命:5萬次
適用燈具:白熾燈、節能燈、日光燈、LED燈等主流燈具
外殼材質:防火阻燃PC V0+

量大價優,支持品牌ODM合作,歡迎來電咨詢。

【附二】單火線開關常見問題
問:單火線智能開關支持最小多少功率瓦數的燈才不會閃爍或者微亮現象?
答:一般情況下,每路負載最小可以支持3W的節能燈或LED燈,但對于極個別小眾品牌或者山寨廠商的燈具,由于其燈具內部的電路設計或者用料問題,即使功率大于上述要求,也可能造成燈具閃爍、開關死機等異常現象,請用戶謹慎選擇。

問:如何實現傳統雙控和多控開關的智能化改造?
答:如果家中原有的開關是雙控形式,只需替換其中任意一個開關為智能開關(雙控版本,含有XD3023雙控模塊),另外一個或多個傳統機械雙控開關保留仍然可以繼續正常使用,無需另外多買一個或多個智能雙控開關或無線開關(隨意貼),也無需額外布線(保留原有雙控、多控布線),只需一個智能開關實現雙控及多控。

【附三】單火線開關企業介紹
東莞市迅迪電子有限公司,是專注于單火線智能家居開關產品研發生產的科技型企業。

公司以研發立本,自2015年1月成立以來,致力于單火線相關產品的研究、開發、生產與服務。

目前公司在單火線技術上有多年的技術積累和產品解決方案,主要產品包括:ZigBee單火線智能開關、BLE藍牙Mesh單火線智能開關、LoRa單火線智能開關、433/868 RF單火線智能開關、NB-IoT室溫采集器單火開關等,公司致力于產品方案開發設計,在PCBA方案開發,智能開關產品設計、ODM生產方面擁有豐富的技術積累與經驗。
產品符合ROHS等認證規范,擁有多項單火線和智能開關技術知識產權。
歡迎各界朋友蒞臨參觀、指導和合作洽談。
