小米Aqara單火線Zigbee智能開關所使用的單火線技術

小米Aqara單火線ZigBee智能開關是在ZigBee協議基礎上開發的由單火線供電的開關,它是ZigBee技術與單火取電技術的優選結合。



單火線



單火取電技術解決了智能家居電子開關的“免布線”安裝問題。由于國內的墻壁開關布線都只是一根火線,而現在一般智能家居的開關是零火線開關,需要兩根線給它供電,安裝智能家居開關就需要重新布設零線,裝修好的房子就不方便安裝智能家居開關。而采取單火取電技術,就可以解決這個難題。



【什么是單火線】一些朋友不理解什么是單火線,也很奇怪一根火線怎么取得電壓和電流。下面分別加以講述。



大家知道,國內220V電網市電有兩根線:一根火線(符號L,標準顏色為紅色或者其他棕色)和一根零線(符號N,標準顏色為黑色、藍色或者冷色),此外為了保護人身安全有些電器(如洗衣機、電冰箱等)加設了一條保護地線(符號E,標準顏色為黃綠相間)。

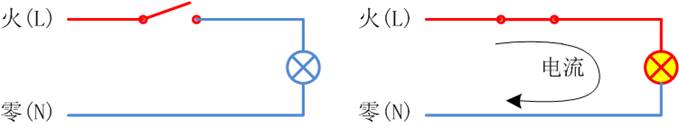

當用電器同時接入火線和零線時,就會形成電流,用電器才能正常工作。圖中是一個簡單的開關、燈泡的電路。當開關斷開時,燈泡實際只連接了一條線,沒有電流,燈不會亮;當開關閉合時,電流流過燈泡,電燈發光。

單火線

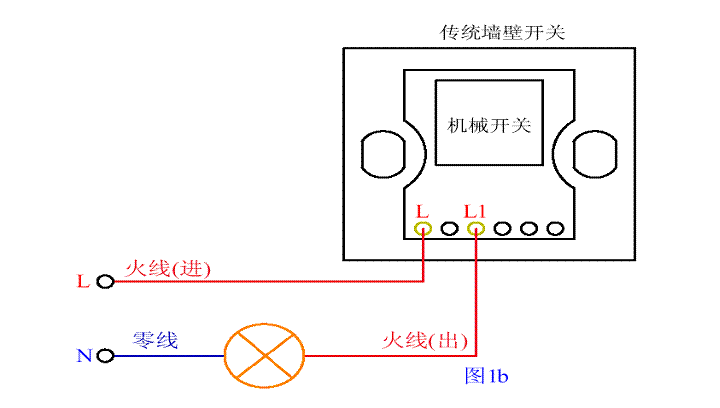

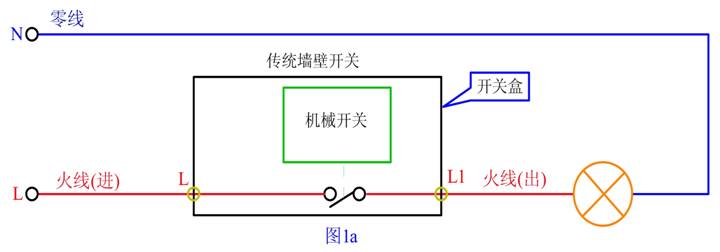

傳統的機械墻壁開關盒,就是利用彈簧和機械結構控制火線的通斷,一進一出兩根線實際都是火線,這種接法就是“單火線”。



單火線

單火線

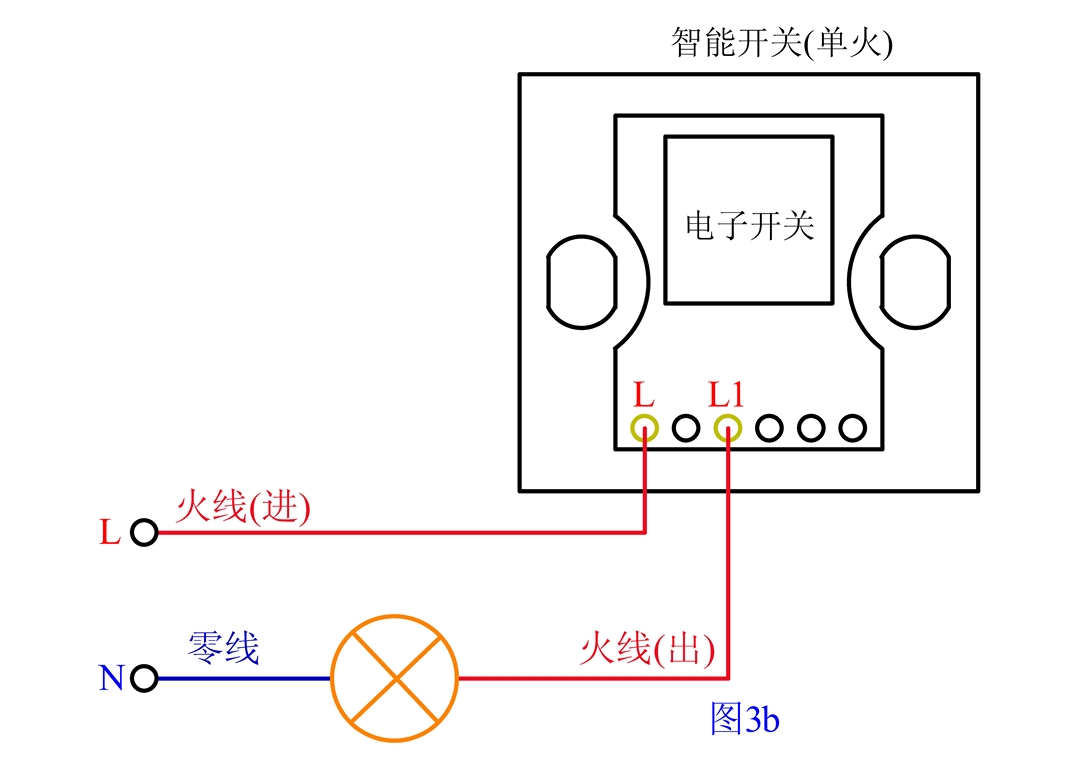

對于電子智能開關(遙控或觸摸),內部有一套精密的控制電路,取代了手動操作的機械結構,來控制線路的通斷。但無論開關是通是斷,這套控制電路本身都需要電源,以保證持續不斷的工作。

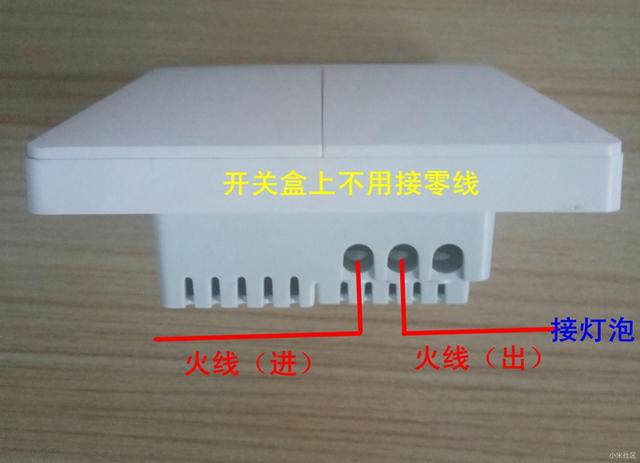

單火智能開關

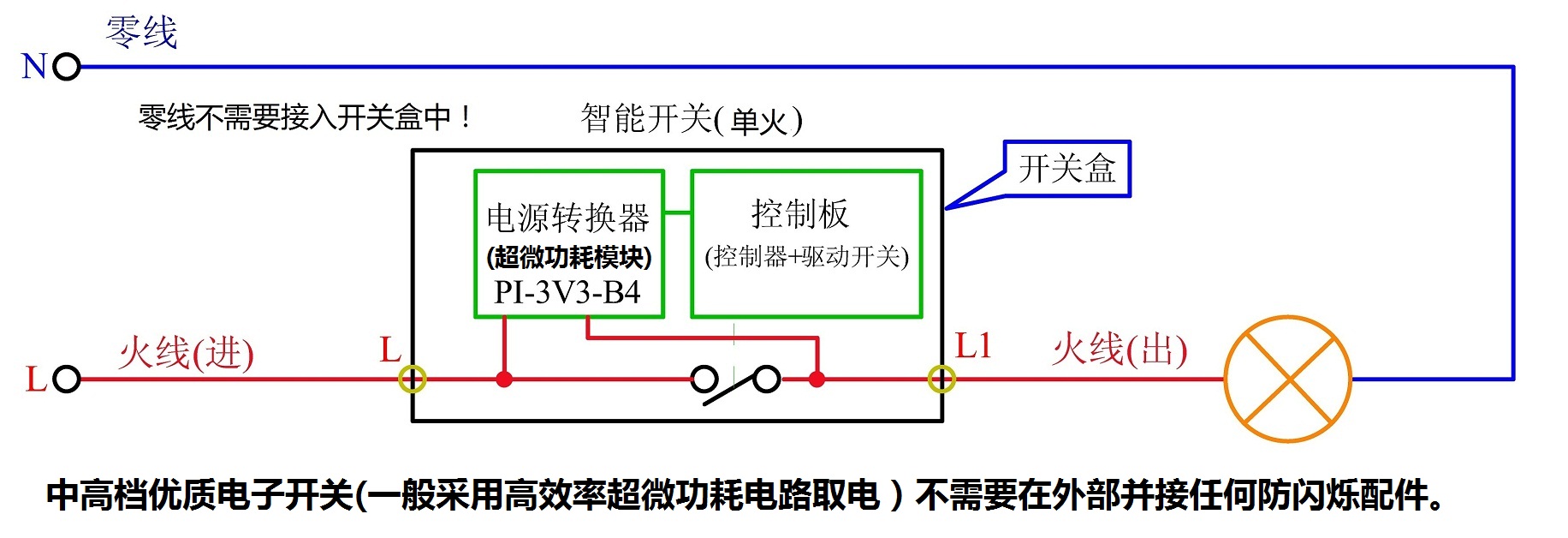

不閃爍的智能開關單火線工作示意圖如下所示:

智能開關單火線工作示意圖

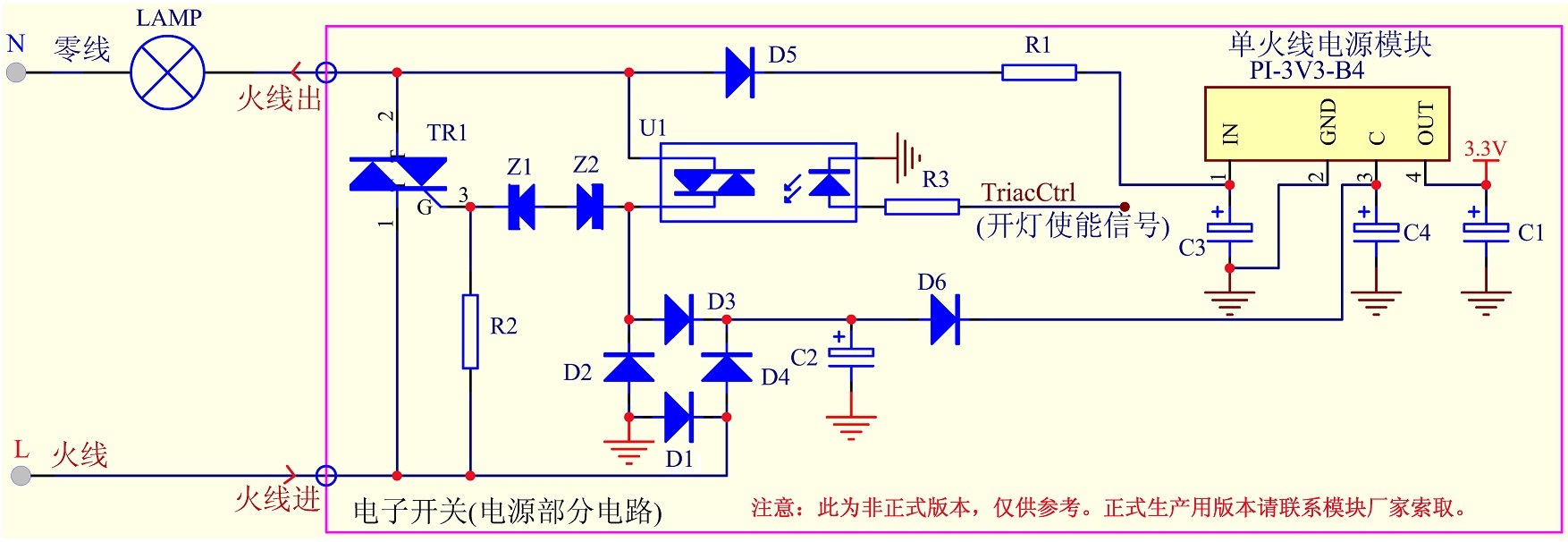

不閃爍的智能開關單火線取電電路原理圖如下所示:

智能開關單火線取電電路原理圖





實際測試過小米Aqara小米單火線Zigbee智能開關,總的來說產品做的還是非常不錯,尤其是電子用料舍得花血本,軟件優化也做的非常好(非常省電,可見軟件工程師是非常厲害的尤其對Zigbee協議及底層硬件函數非常清楚能夠自由修改),唯一不足之處就是硬件這塊單火線部分有所缺陷(采用了開關電源芯片:UCC28910),查這款芯片的規格書看到“實現小于 30mW 的同類產品中較佳待機功率”,30mW是一個硬傷,無論軟件如何優化省電,但是用UCC28910做的電源本身卻是功耗很大,這也不奇怪論壇里面反應許多小功率LED燈閃煉了。而上面文中提到的單火線電源模塊(PI-3V3-B4)查其規格可以看到典型待機功耗小于5mW(帶載100uA時)”,是UCC28910的六分之一,是目前功耗非常低的一款單火線取電電源模塊,主要針對單火線智能開關而設計(如Zigbee智能開關等)。PI-3V3-B4單火線電源模塊適用于Zigbee單火線智能開關、觸摸開關、無線遙控開關,無論是接LED燈、節能燈,還是接吸頂燈、日光燈都不會閃爍。



智能開關無零線供電主要有兩種方式:

1)單火智能開關單火線取電(單火線模塊內置),如XD301,XD301F等
2)零火智能開關單火線供電(單火線套件外接),如XD101/XD102等



【單火線模塊選型】

1)XD301單火線開關模塊|適用于ZigBee/BLE Mesh單火開關

2)XD301F單火線開關模塊|適用于智能中控屏|全面屏|觸屏語音智能開關等

3)XD30A單火線開關模塊|適用于WiFi/NB-IOT單火開關

4)XD303單火線開關模塊|適用于開關型NB-IOT室溫采集器

5)XD501單火線串聯取電模塊|適用于開關型NB-IOT室溫采集器(開燈取電)

6) XD101 XD102零火轉單火套件 零火智能開關單火線供電套件組件(外接式)【new]



【相關閱讀】

1)單火取電PCBA方案大全(適用于WiFi/ZigBee/BLE-Mesh/NB-IoT)

2)ZigBee智能開關和單火線取電技術

3)單火線取電智能開關帶節能燈(或LED燈)會閃爍的原因

4)智能家居開關單火線方案

5)ZigBee單火線智能開關,真正免布線的智能家居解決方案
