CT取電(感應取電)電源,即利用安裝在電力線路上的CT通過電磁感應原理獲得電源的一種裝置,它由取電CT(取能互感器)和電源轉換模塊(將CT取得的電能量轉化為所需要的直流電壓)兩部分組成。

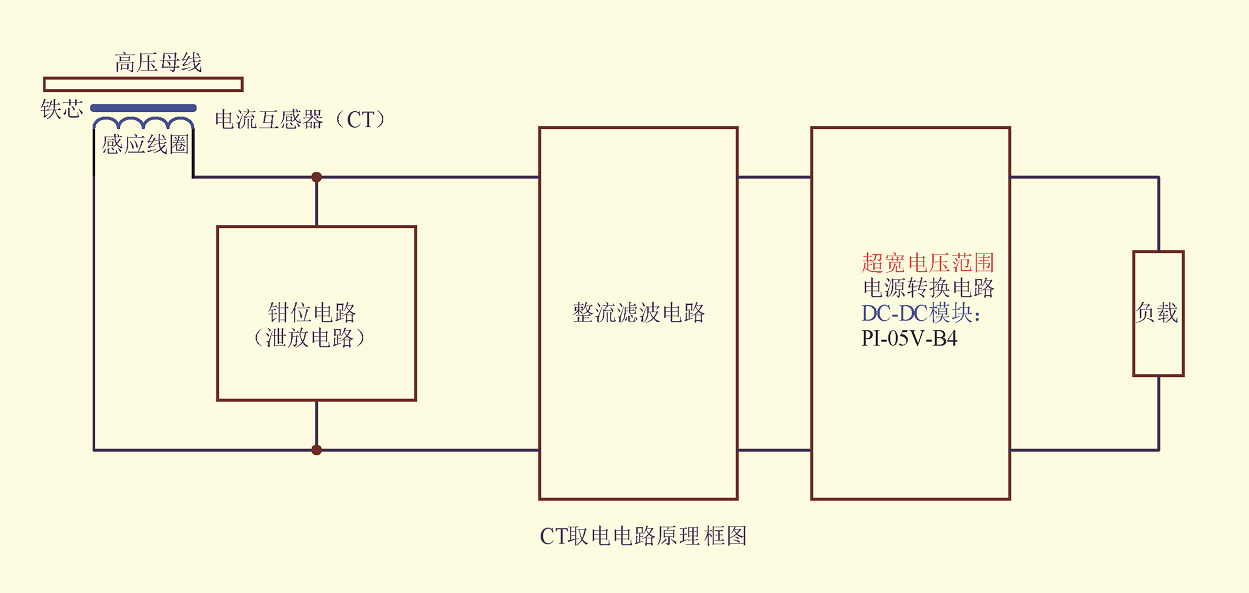

在高壓、超高壓及特高壓輸電領域,導線可能流經巨大的短時故障電流,這時電流感應電源需加裝專門配套的限流器。CT取電電路,用于獲取經CT變換而來的電流信號, 并將其轉換為穩定的3. 3V(或5V,12V等)直流電壓,CT取電電路包括整流濾波電路、DC/DC模塊電路、過壓保護電路、掉電檢測電路和后備電池電路,其中高壓線路的電流經過電流傳感器、防浪涌保護電路后分別進入信號變換電路、CT取電電路以及整流濾波電路,整流濾波電路的輸出端連接DC/DC模塊電路、過壓保護電路和掉電檢測電路,DC/DC模塊電路的輸出端輸出3.3V(或5V,12V等)直流電壓,掉電檢測電路的輸出端控制后備電池電路是否向整個系統輸出電壓。
CT取電(感應取電)電源主要應用于電力線路上,可以解決因設備無法獲得其它方式供電的問題。1)高壓輸配電領域:電流感應電源主要用于缺乏常規供電措施的高壓輸配電領域,在輸配電網中,電壓高至10kV-1150kV,工作電流達數十安至數千安,雖有巨大的電能傳輸,許多智能化電子設備卻因缺電而無法安裝,或不得不配置昂貴笨重的太陽能或風能發電設備,猶如長江邊上無水可飲。 2) 智能電網領域:隨著智能電網的開展,在高壓一次設備上(如架空輸電線、電纜、環網柜等)加裝智能電子設備的需求增強,電流感應電源的應用日趨廣泛, 包括但不限于:配電自動化、智能環網柜、架空輸電線及電纜監控、高壓帶電維護工具及其它各種拓展應用(如野外通信基站、高壓輸電線指示燈等),如:智能開關柜配套電源,環網柜及輸配電監測電源,故障指示器配套專用電源等等。
CT取電(感應取電)具體應用:配電自動化(配電線路故障指示器),戶外智能開關柜 , 電力在線監測系統(高壓輸電監控,電纜狀態監控), 電力無線測溫系統,有源電子互感器,高壓帶電作業工具,其他高壓輸電線上電子設備(如高壓輸電線指示燈等)等等。

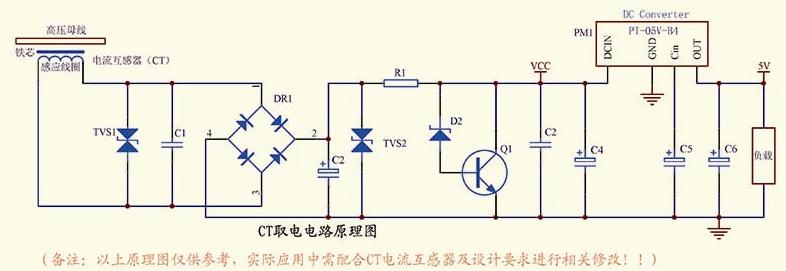

CT取電(感應取電)電源采用超寬電壓DC-DC轉換器(如13V-380V寬輸入的PI-05V-B4等),能夠確保在一次側電流較大的變化范圍內(比如15A~8000A), CT取電電源都能夠給電子線路提供穩定的電壓。母線電流跟隨線路負載的變化而在很大的范圍變化, 使二次側的感應電壓也隨之在很大的范圍變化, 給 CT 取電電源的設計帶來很大的難度,寬電壓DC-DC轉換器可以實現在較大的輸電線電流變化范圍內該 CT 取電裝置工作正常、 輸出穩定, 避免發生電流互感器嚴重發熱現象, 且電路簡單, 成本低。

下面僅以PI-3V3-B4型號加以介紹說明,更多型號請聯系我們。
-
輸入:13-380VDC, 輸出: 3.3VDC/200mA
-
功能特點• 低功耗: 典型待機功耗小于5mW(帶載100uA時);
-
較高輸出電流:此款為普通版產品,輸出***大電流200mA;
-
寬輸入電壓: 輸入工作電壓范圍13~380VDC;
-
低輸出紋波:內部集成LDO電路,使得輸出紋波更小;
-
高效率:電源***大效率>65%,
-
保護功能: 過流與輸出短路保護; • 超小體積:L18*W9.5*H15.5mm.
-
規格書下載 PI-3V3-B4(pdf)
超寬電壓輸入/超低微功耗/非隔離DC-DC直流轉換器選型:
1)PE-12V-B4: 輸入15-380V,輸出12V 150mA;功耗小于6mW(帶載100uA時),
2)PI-05V-B4: 輸入13-380V,輸出5V 200mA ; 功耗小于5mW(帶載100uA時),
3)PI-3V3-B4: 輸入13-380V,輸出3.3V 200mA , 功耗小于5mW(@帶載100uA)。
4)PI-XD108: 輸入28V-650V,輸出 9.5-22V Adj ,200mA ,功耗6mW(@Vout=12V帶載200uA時)
5)XD312: 輸入15-800V,輸出12V(也可定制),200mA(300mA@輸入<400VDC) ,待機功耗低至5mW。
