單火線取電的智能家居燈光控制知識搜集整理

單火線取電的智能家居燈光控制知識搜集整理

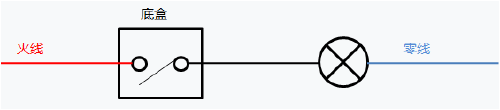

傳統的燈具開關底盒內只需要接入兩根線,一根為火線,一根從燈具出接來的燈線,燈具另一端接零線。當開關閉合,燈線火線接通,燈具點亮。


單火線

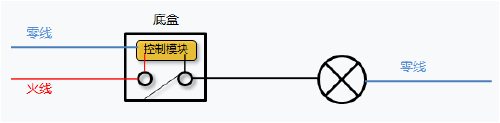

   如果仍然采用火線接入開關底盒,通過加裝智能控制模塊的方式對燈光進行控制,就需要往底盒內多引入一路零線,這樣即使傳統的開關不閉合,控制模塊也可通 過接入的火線連接零線構成自有的取電回路,再加上電壓轉換電路轉換成模塊所需要的5V或12V來為期待機提供電源。相反,如果不引入這一路零線,傳統開關 不閉合,則控制模塊必然無法取得電源供電,不能工作。

  單火線

   那話再說回來,如果針對已經裝修好的家庭,除非是有電源插座的地方會布零線,一般的燈光開關處不會去布零線的,也就無法使用帶控制模塊的智能開關。

    那現在市場上有很多廠家推出的單線火取電智能開關是怎么回事呢,先來看下單火取電的難點。
    在燈具關閉時,單火控制模塊是和燈具串聯后接入電網的,所以流過控制模塊和燈具的電流大小是一樣的,電流小就會導致智能開關電路不能工作,如果電流過大就 會導致燈具會有間歇性閃光或白熾燈關閉時有紅絲等問題。 其 難解決的核心問題是在關燈情況下的供電問題,通過與之串聯的負載的漏電來供給等、待機電路使用,但這個漏電都很微小,對于市場上大部分的節能燈來說,其 漏電流在70uA以下時,都不會造成閃爍的問題,當然有少數的會在55uA以下。怎么在如此微小的電流情況下,讓開關內的RF接收及其它電子電路正常工作 是單火線無線遙控開關的難點。
    負載類型變化也會引起電流的變化,而導致開關控制電路工作不穩定等、單火電源干擾造成無線電遙控距離近不穩定等。單火智能開關因其工作在環境的特殊性,對 待機和工作能耗的要求更是苛刻,所以,微功耗單火待機和工作電源電路的研發難度非常大,到目前為止這仍是國內外限制單火線(單極)智能產品發展的主要技 術瓶頸

   對于單火線無線遙控開關,其難解決的核心問題是在關燈情況下的供電問題,這類開關都是通過與之串聯的負載的漏電來供給等、待機電路使用,但 這個漏電都很微小,對于市場上大部分的節能燈來說,其漏電流在70uA以下是,都不會造成閃爍的問題,當然有少數的會在55uA以下。怎么在如此微小的電 流情況下,讓開關內的RF接收及其它電子電路正常工作是單火線無線遙控開關的難點。為讓單火線無線遙控開關內的RF接收及其它電子電路正常工作,一般廠家 有幾種方案,首先當然是降低自身的功率,采用MSP430一類的單片機,另外就是想法提升電流,因?yàn)殡m然供入的電流不足100uA,但其電壓確都在 200V以上。提升電流的方案很多,之前有什么倍流電路什么的,但真正應用很廣的方案是RCC電源,比較好的效果是在70uA/300V輸入時,能輸出 600uA/6V左右。

    對于單火線無線遙控開關的第二個難點那就是RF接收模塊,這個是個用電大戶,市場大部分廠家采用的是超再生的模塊,它的接收電流比較小,大約在 400uA/5V左右,這樣基本可以滿足單火線遙控開關的需要,但這種方案有二個大的缺點,第一就是超再生的模塊在工作時會產生一個與接收頻率相同的振蕩 幅射,這個振蕩會對相近的單火線無線遙控開關產生干擾,造成無線接收的不可靠,相距越近,干擾的機會也就越大。第二就是超再生無線接收模塊的靈敏度較低, 在發射功率為10dB時,直線接收距離很少超地70M的,如果穿起墻來,距離可能也就幾米了。以上二個缺點是造成采用超再生無線接收模塊的遙控開關無法為 消費者接收的重要原因,雖然這種方案的開關的成本都不是很高,低的20元以內就能完全搞定了。

單火線



[相關閱讀] 智能家居之單火線開關設計經驗(附電路原理圖)



【單火線模塊選型】

1)XD301單火線開關模塊|適用于ZigBee/BLE Mesh單火開關

2)XD301F單火線開關模塊|適用于智能中控屏|全面屏|觸屏語音智能開關等

3)XD30A單火線開關模塊|適用于WiFi/NB-IOT單火開關

4)XD303單火線開關模塊|適用于開關型NB-IOT室溫采集器

5)XD501單火線串聯取電模塊|適用于開關型NB-IOT室溫采集器(開燈取電)

6) XD101 XD102零火轉單火套件 零火智能開關單火線供電套件組件(外接式)【new]
