無需變壓器的低成本非隔離式ACDC降壓轉換器方案-非隔離電源方案

  • 更新時間2016-05-02 16:31:17
  • 文件下載 點擊下載
  • 文件類型
  • 文件版本
  • 簡要說明

詳細描述

非隔離電源方案-無需變壓器的低成本非隔離式ACDC降壓轉換器方案

【關鍵詞摘要】非隔離 AC/DC 電源芯片 XD308H BUCK電路 無變壓器 220V5V  220V12V 220V24V 380V5V 380V12V 380V24V 非隔離電源方案



【概述】非隔離AC-DC電源芯片降壓電路,一般采用BUCK電路拓撲結構,常見于小家電控制板電源以及工業控制電源供電。其典型電路規格包含5V/500mA12V/500mA24V/500mA等,滿足六級能效要求。可通過EFT、雷擊、浪涌等可靠性測試,可通過3C、UL、CE等認證。非隔離電源方案特點是:電路簡單、BOM成本低(外圍元件數目極少:無需變壓器、光耦),電源體積小、無音頻噪音、損耗小發熱低。



1220V5V降壓電路輸入12~380Vac,輸出5V/500mA非隔離電源方案

如圖1所示的電路為一個典型的輸出為5 V/500 mA的非隔離電源。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用,比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。

電源系統帶有各種保護,包括過熱保護(OTP)、VCC 欠壓閉鎖(UVLO)、過載保護(OLP)、短路保護(SCP)等。電路特點:無噪音,發熱低。

220V5V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1、EMI濾波電容C4C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻,它同時具備多個功能:a)將橋堆D1的浪涌電流限制在安全的范圍;b)差模噪聲的衰減;c)在其它任何元件出現短路故障時,充當輸入保險絲的功能(元件故障時必須安全開路,不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護,提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。



AC/DC降壓轉換器電路

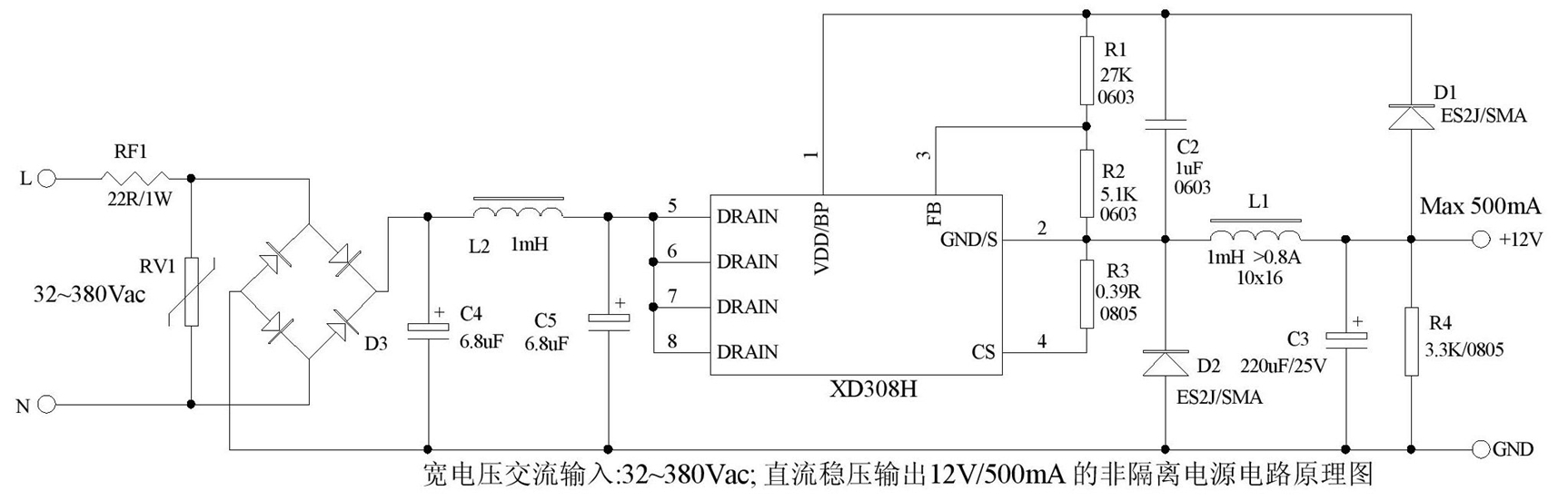

2220V12V降壓電路:輸入32~380Vac,輸出12V/500mA非隔離電源方案

如圖2所示的電路為一個典型的輸出為12 V/500 mA的非隔離電源。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用,比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。

電源系統帶有各種保護,包括過熱保護(OTP)、VCC 欠壓閉鎖(UVLO)、過載保護(OLP)、短路保護(SCP)等。電路特點:無噪音,發熱低。

220V12V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1、EMI濾波電容C4C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻,它同時具備多個功能:a)將橋堆D1的浪涌電流限制在安全的范圍;b)差模噪聲的衰減;c)在其它任何元件出現短路故障時,充當輸入保險絲的功能(元件故障時必須安全開路,不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護,提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。

AC/DC降壓轉換器電路

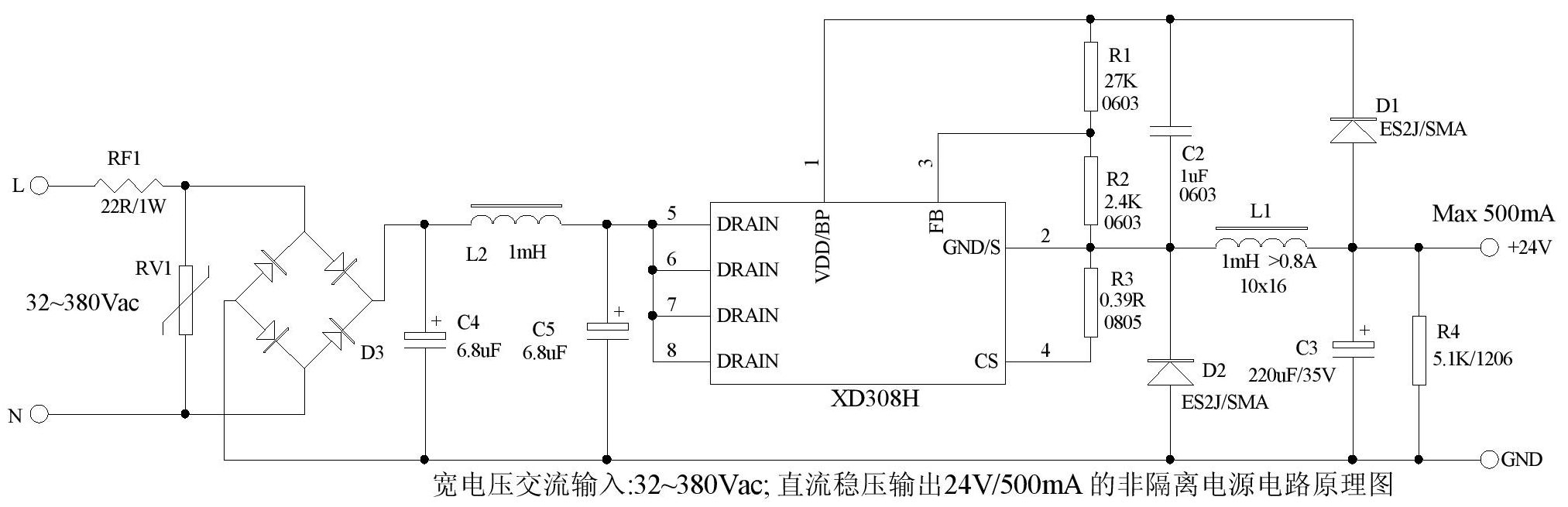

3220V24V降壓電路:輸入32~380Vac,輸出24V/500mA非隔離電源方案

如圖3所示的電路為一個典型的輸出為24 V/500 mA的非隔離電源。它通常應用于家用電器的(電飯煲、洗衣機及其它白色家電)。此電路還適合于其它非隔離供電的應用,比如LED驅動、智能電表、加熱器以及輔助電源和工業控制等。

電源系統帶有各種保護,包括過熱保護(OTP)、VCC 欠壓閉鎖(UVLO)、過載保護(OLP)、短路保護(SCP)等。電路特點:無噪音,發熱低。

 220V24V降壓電路輸入級由保險電阻RF1、防雷壓敏電阻RV1、整流橋堆D1EMI濾波電容C4C5以及濾波電感L2組成。保險電阻RF1為阻燃可熔的繞線電阻,它同時具備多個功能:a)將橋堆D1的浪涌電流限制在安全的范圍;b)差模噪聲的衰減;c)在其它任何元件出現短路故障時,充當輸入保險絲的功能(元件故障時必須安全開路,不應產生任何冒煙、冒火及過熱發光現象)。壓敏電阻RV1用于防雷保護,提高系統可靠性。功率處理級由寬電壓高效率電源芯片XD308H、續流二極管D2、輸出電感L1及輸出電容C3構成。



AC/DC降壓轉換器電路



【附注】 XD308H是一款18-600V超寬范圍輸入的高壓降型DC-DC轉換器電源芯片,可適應12-380VAC超寬電壓輸入(外部加整流濾波),Max輸出持續電流可以達到500mA(峰值800mA),無音頻噪音、發熱低,內部集成全面完善的保護功能(短路保護,過載保護,輸出過壓保護、輸出欠壓保護,過熱保護等)。 該電源芯片以較低的BOM成本(外圍元件數目極少)方便的實現寬電壓高壓降壓小功率電源解決方案(非隔離電源方案),  廣泛應用于非隔離型家電產品和工業產品等。


標簽:  非隔離電源方案 AC/DC降壓轉換器 非隔離AC/DC
