一、智能插座簡介

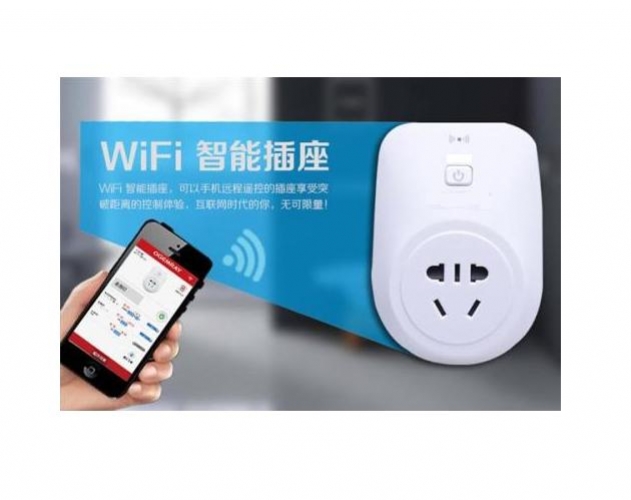

智能插座，通常指內置Wi-FI模塊，通過智能手機的客戶端來進行功能操作的插座，基本的功能是通過手機客戶端可以遙控插座通斷電流，設定插座的定時開關。智能插座現在不主打安全方面的功能，而是強調家居的智能化，智能插座通常與家電設備配合使用，以實現定時開關等功能。

基本組成: 智能插座內部包含了AC-DC電源(智能插座電源)、無線通訊單元模塊、繼電器及MCU控制單元等。無線通訊單元可以根據使用場合選擇合適的通訊方式，其中有RF射頻技術、IR紅外技術、WIFI技術、藍牙技術和ZigBee技術等，目前主流的智能插座采用WIFI控制方式。

  智能插座電源需要在滿足智能開關工作時所需功率的情況下，還要滿足待機工作時的低功耗問題. 如何降低其能耗問題是產品開發人員遇到的技術難點之一。

   智能插座電源要求: 節能環保低待機功耗。低待機功耗產品愈來愈受到了消費者的日益關注。

   據國際權威機構統計，待機能耗已占民用電力消耗的3%-13%。中標認證中心的調查顯示，家電待機能耗占中國家庭 電力消耗的10%左右，家庭中各種家電產品的平均待機能耗為15-30W之間。家電產品的待機功耗一直被大家忽略，經測試電腦、顯示器、打印機、電視機、DVD、音響功放的待機功耗在1.5w-30w。

   電器待機時電器元件處于長期工作狀態，也縮短了電器使用壽命，電網電壓過高時容易損壞電器。目前全國電視、電腦等家用電器已達幾億臺，一年全國總計耗電可高達幾百億度。不算不知道，一算嚇一跳：小小的關機、待機環節，竟然可能悄悄吞噬如此巨大的電力！在我國節能減排的大趨勢下,家用電器的待機能耗已經成為了一個不可忽視的問題。

   所以目前國內的消費電子產品也向著低功耗的方向發展,對于連接這些家電產品的智能插座就承擔起這個“零待機功耗”的重要任務。

二、小型化低功耗模塊電源在WIFI智能插座中的應用

低功耗小功率電源主要應用于智能家居的執行單元（如智能開關,智能插座）或小型的控制器中，在此領域內應用的電源通常是 AC/DC(DC/DC) 小功率產品，Min的應用需求可能在 1W 以內，功能稍復雜的產品可能用到 ２W-5W 的電源產品。智能插座電源對產品的要求有如下幾個方面：

（1）小體積，方便安裝于標準外殼內；

（2）超低功耗，降低智能插座的待機功耗

  (3) 效率高，發熱低；

（4）故障率低， 質量穩定可靠是產品的首要因素。

針對WIFI智能插座的特點，東莞迅迪電子有限公司推出了一系列適合于WIFI智能插座使用的小型化模塊電源(智能插座電源)。

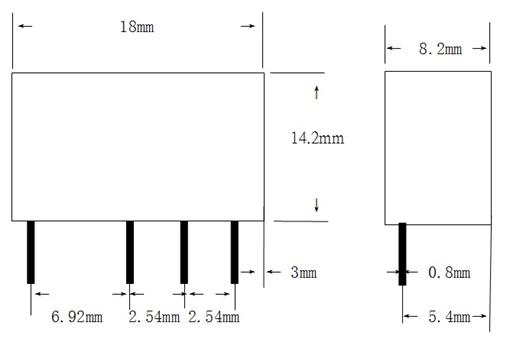

該系列產品為SIP４腳插針結構的超小型DC/DC (AC/DC) 電源，其尺寸

為L18*W9.5*H15.5mm，為業內該類型電源較小體積。其特點由于采用了先

進的電路結構，成本得到了很好的控制，非常適合運用在智能插座等智能家居產品中大量廣泛應用，目前已經成功應用于多個智能家居產品中，如智能插座(零火線)、智能開關(單火線)等。具體產品參數可以參考:

東莞迅迪電子有限公司網站：m.lnxmhsmm.com。

    東莞市迅迪電子公司研發推出的PI系列超小型一體化智能家居電源模塊,其輸入電壓范圍非常寬(13V-380V) 、輸出功率較大(可選: 50mA,100mA,150mA,200mA,300mA,350mA等)、輸出電壓可選(3V,3.3V,5V,6V,9V,12V等),燈具負載范圍寬(1W-3000W)、功耗低發熱較 小。可以為控制電路(如專用控制IC，MCU，紅外接收頭,RF遙控模塊，繼電器或者可控硅等)提供穩定的工作電源

　　產品特點：

* 超寬輸入電壓：13～380VDC

* 輸出保護功能：短路和過流保護

* 高效率：電源Max效率>83%;

* 大電流：輸出Max電流180mA(200mA/300mA或以上型號可選型);

* 低功耗：輸出空載時功耗小于5mW;

* 內部集成LDO電路：穩定輸出5Ｖ電壓(3.3V/5V或其它電壓可選型),無需要外部另加穩壓IC電路

　 * 超小體積：L18*W9.5*H15.5
